Lugar de origem:
China
Marca:
JWIM
Número do modelo:
CCG1000-16TH

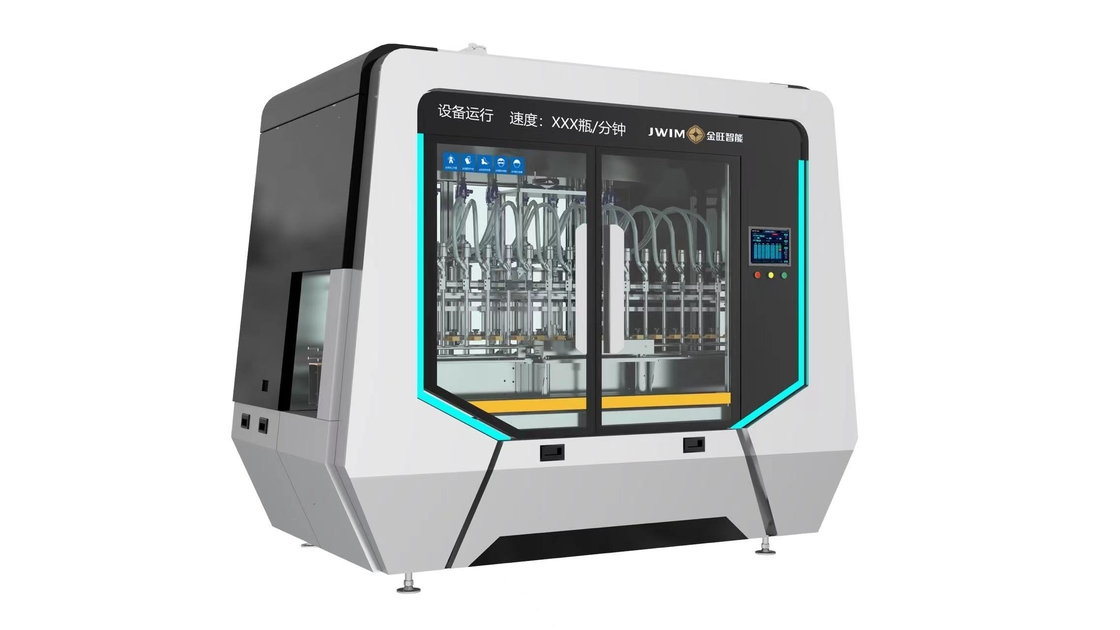

CCG1000-16THMáquina de enchimento automática a pistão
1.Introdução
A máquina de enchimento automático de pistão CCG1000-16TH é a mais recente geração de máquina de enchimento de volume melhorada, que é adequada para a embalagem de vários agentes de água e produtos de alta viscosidade.Toda a máquina é de estrutura em linha, impulsionado por servomotor e princípio de enchimento de medição de volume, que permite uma alta precisão da dosagem de enchimento.e toda a máquina é fácil de operarToda a máquina adota um quadro de arco, que é bonito e generoso.É selecionado um sistema de transmissão automática de dados de pesagem de alta precisão para tornar o ajuste da dose mais conveniente e rápido..
2Parâmetros técnicos
| 1 | Capacidade |
100 ml: ≤6500 BPH 500 ml≤4500 BPH 1000 ml:≤3000 BPH * A capacidade varia de acordo com o produto, o tambor e as características do produto. |
| 2 | Tamanho do frasco aplicável |
Garrafa redonda: Φ40-95 mm Altura: 80-230 mm
|
| 3 | Volume de enchimento |
50 a 1000 ml * A gama de enchimento difere da característica do produto e da alimentação do produto. |
| 4 | Precisão de preenchimento |
± 1 g (50-200 ml) ± 1,5 g (200-500 ml) ± 2 g (1000 ml) * A precisão varia de acordo com o produto, o tambor e as características do produto. |
| 5 | Altura de alimentação do produto | 2435 mm |
| 6 | Diâmetro de alimentação do produto | DN40 |
| 7 | Diâmetro do bico de enchimento | Φ18 mm |
| 8 | Min Diâmetro de abertura | ≥ Φ22 mm |
| 9 | Pressão do ar | 0.6-0.8MPa |
| 10 | Fonte de energia | ¥380V 50Hz/2,2KW |
| 11 | Dimensão externa | 2720 × 1630 × 2510 mm ((L × W × H) |
| 12 | Peso | Cerca de 1800 kg |
3.Adotação
| - Não, não. | Nome | Marca |
| 1 | PLC | Schneider |
| 2 | HMI | Schneider |
| 3 | Inversor | Schneider |
| 4 | Sistema de servidão | Schneider |
| 5 | Sensor de contagem | Doente |
| 6 | Interruptor de Proximidade | Schneider |
| 7 | Interruptor de alimentação | Schneider |
| 8 | Medidor de pressão | SMC |
| 9 | Frigorífico | FTEC |
| 10 | Válvula solenoide | FTEC |
| 11 | Botão | Schneider |
| 12 | Luz de alarme | Schneider |
| 13 | Interruptor de circuito | Schneider |
4.1 É amplamente utilizado para o enchimento automático de 50-1000 ml em agroquímicos, químicos, fertilizantes, produtos de higiene pessoal, petróleo e outras indústrias afins.
4.2Toda a máquina adota uma aparência de trilho de alta velocidade, com exibição em tempo real do estado operacional (dados), bonita e elegante, forte senso de tecnologia e alta qualidade.
4.3A unidade de enchimento utiliza a estrutura de pistão, pode descarregar completamente o produto no tanque, evitando efetivamente a contaminação cruzada.
4.4Jinwang usa controle PLC, servomotor impulsiona a estrutura de elevação de barra de parafuso duplo operado pela correia síncrona + estável para garantir a alta precisão do movimento e preenchimento do pistão.A correia síncrona adota fio de aço metálico incorporado que não vai quebrar.
4.5As últimas peças de vedação de PTFE melhoram a resistência ao desgaste e a vida útil, reduzindo o custo de manutenção.
4.6A máquina utiliza componentes da France Schneider, sistema de controlo central que é estável, seguro, ecológico e de baixo consumo de energia.
4.7O sistema de enchimento adota uma válvula de assento de ângulo de três vias dedicada, corpo de válvula de aço inoxidável, forte resistência à corrosão, durabilidade e padrão industrial alemão.Tem as vantagens da estrutura simples, desempenho estável, vedação confiável, sem vazamento do produto por um longo tempo, economizando custos de manutenção.
4.8Cabeças de enchimento SUS316 de fundição que podem ser utilizadas durante muito tempo.
4.9A cabeça de enchimento de ajuste rápido e equipado com marca de calibração, ajuste sem ferramentas, conveniente e rápido.que seja conveniente de manter e reparar.
4.10O motor aciona os bicos de enchimento e a altura dos bicos de enchimento pode ser ajustada no ecrã táctil.
4.11 Sistema elétrico de retroalimentação do peso da balança, o ajuste do volume pode ser feito pressionando uma tecla no ecrã táctil. (Função opcional)
4.12 Toda a máquina utiliza o quadro de aço inoxidável 304 que com efeito anticorrosivo perfeito.A tampa de aço inoxidável e a porta de vidro endurecida impedem que o ar sujo durante o enchimento polui o ambienteEnquanto isso, a saída de escape de dimensão Φ120 mm reservada na parte superior das lanças de enchimento que se ligavam aosistema de calado induzidopara o gás de exaustão.
5Apoio e Serviços:
O nosso suporte técnico e serviços para a máquina de enchimento de pesticidas são projetados para fornecer a assistência mais abrangente para os nossos clientes.Nossa equipe de engenheiros e técnicos experientes estão disponíveis para prestar assistência com a instalação, manutenção, solução de problemas e serviços de reparação.
Oferecemos formação interna sobre a operação e manutenção da máquina para garantir que os nossos clientes podem tirar o máximo partido da sua compra.Oferecemos suporte online através do nosso site, que inclui FAQs, manuais de produto e outros recursos úteis.
Se tiver alguma dúvida ou preocupação sobre a máquina de enchimento de pesticidas, a nossa equipa de especialistas está disponível para ajudar.e nós nos esforçamos para fornecer o melhor suporte técnico e serviços possíveis.
6Embalagem e transporte:
A máquina de enchimento de pesticidas será embalada em uma caixa de papelão para proteção durante o transporte.
