1Introdução

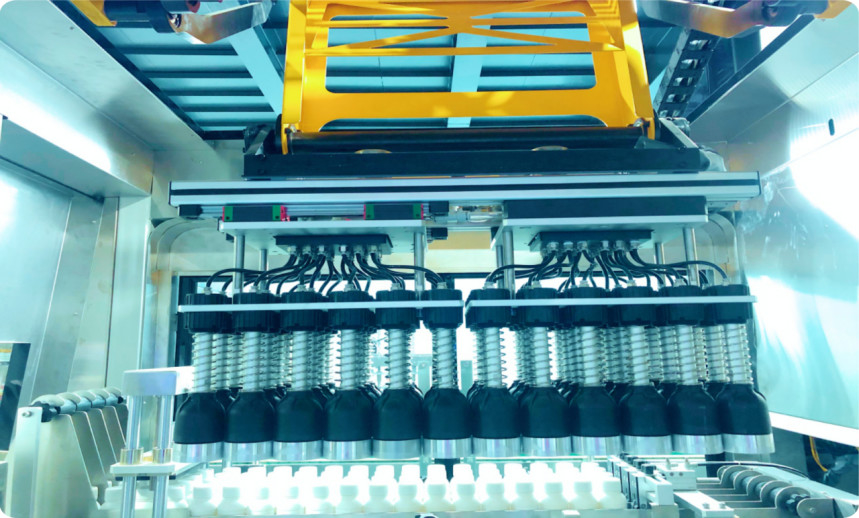

Esta máquina é um modelo aprimorado, adotando controlador de movimento + manipulador agarrando embalagem de cartão, processo de embalagem de cartão sem parar,A capacidade de produção aumentou 30% em comparação com o modelo convencional. Adicionar a estação automática do centro do quadro, que é adequado para a demanda diversificada de embalagem de cartão.
Esta máquina é adequada para o carregamento automático de garrafas de cartão ligado, realizando a embalagem automática secundária de cartão,que pode ser aplicado à produção automática de produtos engarrafados em pesticidasIndústrias alimentares, químicas diárias, farmacêuticas e outras.

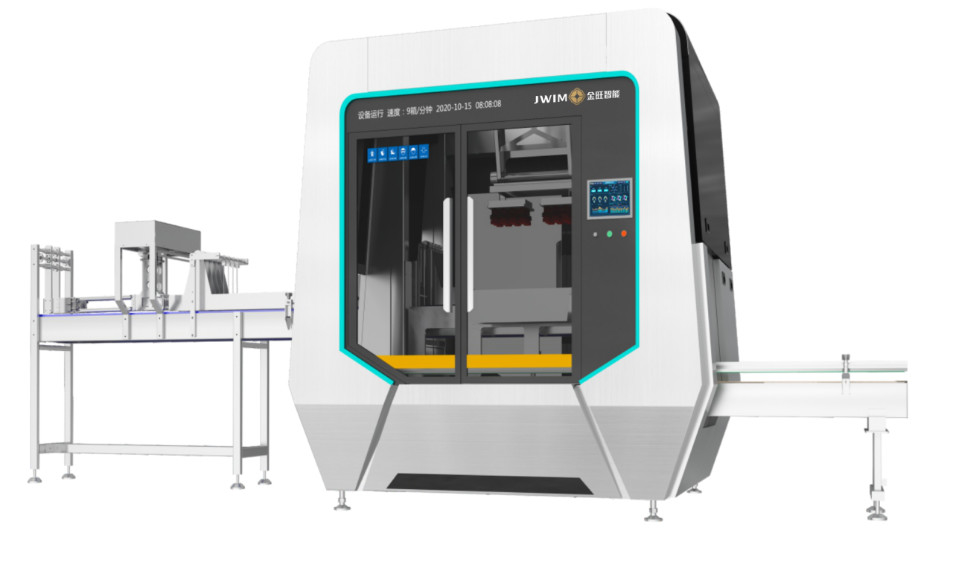

Toda a máquina adota uma aparência de comboio de alta velocidade com um forte senso de tecnologia, alto nível, alta visibilidade, realça a influência da marca da empresa!
2Parâmetros técnicos
| 1 |
Velocidade de embalagem |
≤ 6 caixas/min (Embaladas numa caixa sem painel central)
≤ 12 caixas/min (Embaladas em duas caixas sem painel central)
*A capacidade real varia em função do tamanho do produto, do material da embalagem, etc.
|
| 2 |
Tamanho da embalagem |
L 300-500 mm W 200-440 mm H 100-300 mm |
| 3 |
Tamanho da garrafa |
Φ40-95 mm H80-230 mm |
| 4 |
Taxa de aprovação |
990,9% |
| 5 |
Pressão do ar |
0.6-0.8MPa |
| 6 |
Fonte de energia |
~ 380V 50Hz/5,5KW |
| 7 |
Limite de elevação |
Levante o ponto mais alto para o chão 2780mm |
| 8 |
Dimensão externa |
2600×2100×2500mm ((L×W×H) |
| 9 |
Peso |
Cerca de 1500 kg. |
3. Atribuições
| - Não, não. |
Nome |
Marca |
| 1 |
PLC |
OMRON |
| 2 |
Conversor de frequência |
OMRON |
| 3 |
Sensor fotoelétrico |
Doente |
| 4 |
Troca de fonte de alimentação |
Schneider |
| 5 |
Interruptor de pressão |
SMC |
| 6 |
Frigorífico |
FTEC |
| 7 |
Válvula solenoide |
FTEC |
| 8 |
Botão |
Schneider |
| 9 |
Interruptor |
Schneider |
4Advantages
4.1. Economia de custos de produção:poupar mão-de-obra, melhorar a eficiência da produção, pode substituir 2-3 trabalhadores de cartão.
4.2- Ampla gama de aplicações:adequado para embalagens de garrafas de plástico, garrafas de vidro, garrafas de alumínio, caixas de papelão e outros materiais de embalagem.
4.3.Melhoria da estabilidade:Adotando a unidade de quatro ligações, toda a máquina funciona de forma mais estável e confiável.

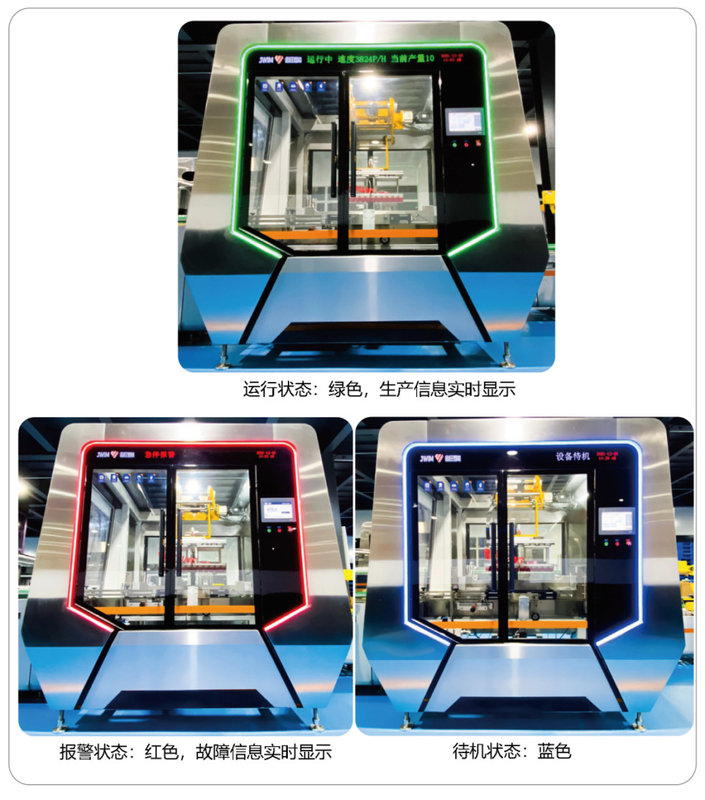

4.4.Presentação em tempo real do estado de funcionamento da linha (dados) (de um olhar): Aparência de alta velocidade, de alta qualidade, com um elevado grau de acessibilidade,O equipamento está equipado com uma banda de luz de três cores.Verde em funcionamento, azul em espera, alarme vermelho.
4.5- Aumento da capacidade:Movimento de curva, batimento rápido, capacidade aumentada muito do que antes.para realizar a ação suave de escolher garrafas e embalar caixas sem pausa, a capacidade aumentou 30%.

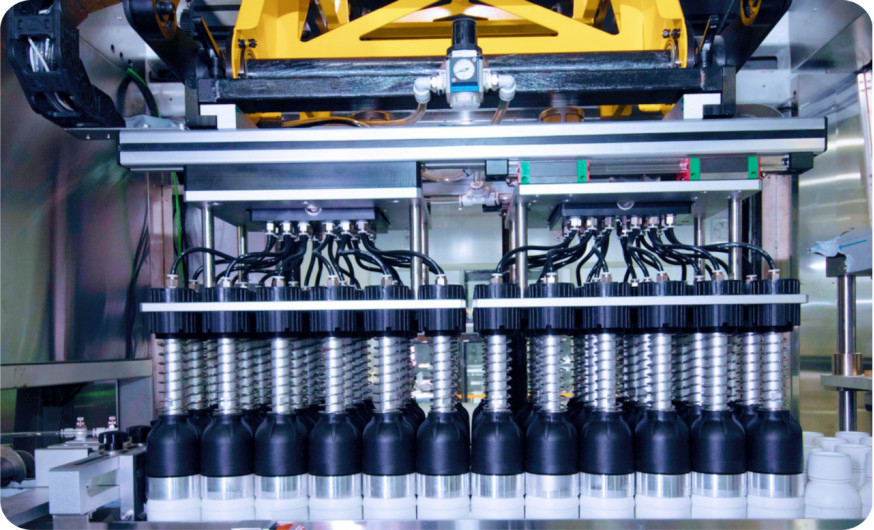

4.6- Melhoria da taxa de qualificação:Para pressão de ar instável da máquina de embalagem de cartão, ou fugas de garrafas na embalagem de cartão, sem garrafas, alarme de detecção de pressão de ar a vácuo,assegurar que a taxa de qualificação das embalagens de cartão é de 100% (melhoria da qualidade das embalagens de cartão).
4.7- Substituição rápida das especificações:Especificações de substituição de máquinas de embalagem de cartão atualizadas com estrutura de carregamento rápido de molde, substituição manual das especificações para economizar tempo e esforço,para garantir que a linha de produção possa funcionar de forma eficiente.
4.8O sistema de controlo eléctrico do equipamento adopta uniformemente a configuração francesa Schneider, com boa compatibilidade e baixo consumo de energia.assegurar a estabilidade e a fiabilidade do equipamento.

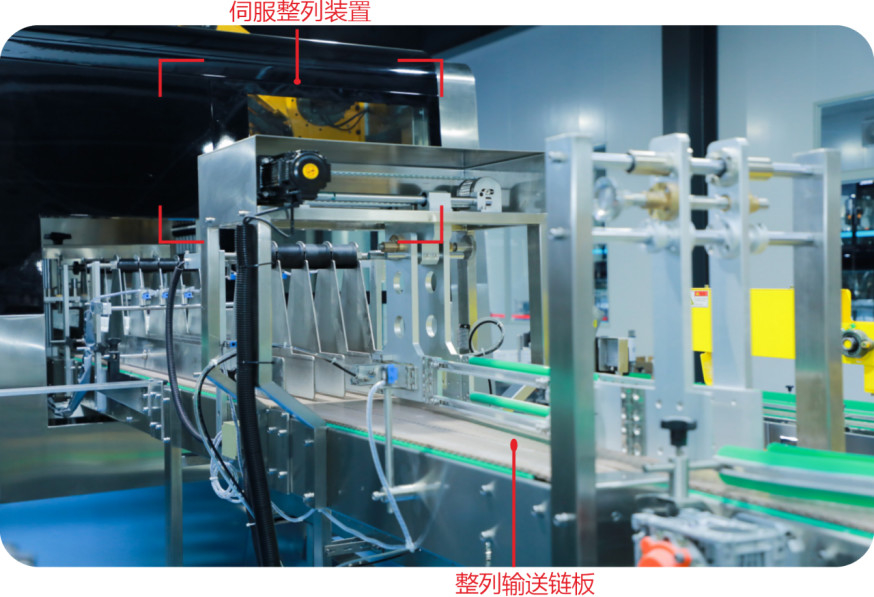

4.9. Adotando um mecanismo de integração de faixa controlado por servomotor, podesatisfazer as necessidades deCarregamento de caixas(Esta função é opcional)
4.10Equipamento para aumentar o interruptor da porta de segurança,abrir a porta para parar quando a produção, para proteger a segurança do pessoal e do equipamento.(Esta função é facultativa)

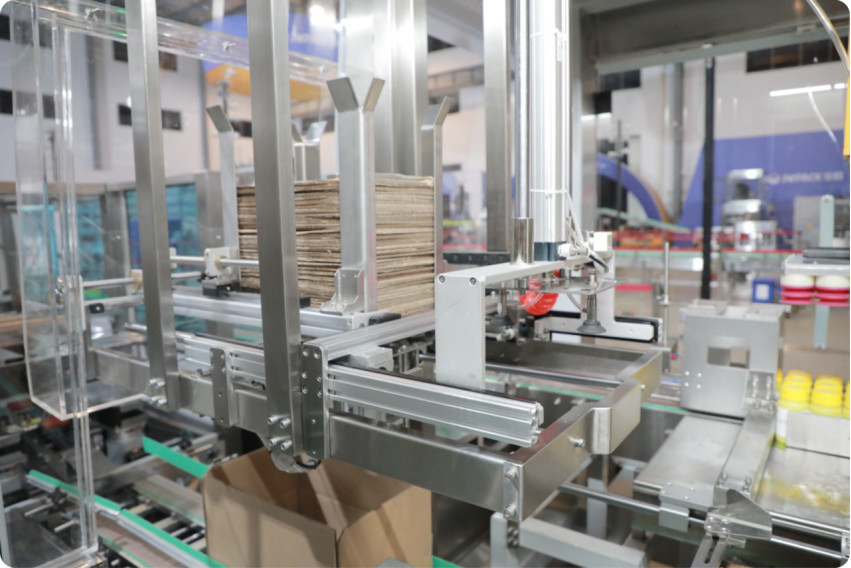

4.11. Estação de adição automática do painel central:Estação de adição automática do centro, integração eficiente.(Esta função é facultativa)
