Sistema de inspecção visual para tampa flutuante e tampa inclinada

Sistema de inspecção visual para tampa flutuante e tampa inclinada

1.Introdução

Este projecto detecta visualmente se a tampa da garrafa está apertada no lugar e se está inclinada.

2. SDesenho do sistema

2.1 Requisitos de apoio relacionados

A estação de inspecção exige que a câmara esteja a aproximadamente 200 mm da tampa da garrafa.A iluminação visual do local de trabalho deve ser estável e sem interferências evidentes da luz externa..

2.2 Estrutura visual da instalação

O software do sistema de visão utiliza um software específico para a visão para aquisição e processamento de imagens multi-filamentosas.

Em seguida, calcule a diferença através da relação de posição obtida.

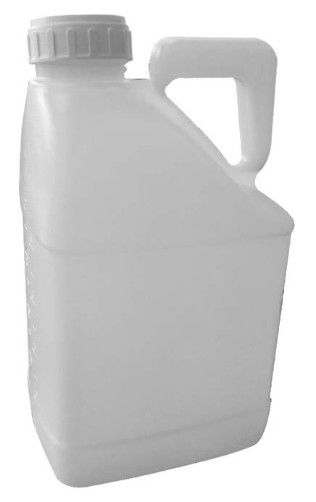

Imagem de detecção anexo:

3.Configuração do hardware

• Uma câmara Basler 500W em escala de cinzas, método de comunicação de câmara GigE
• 1 conjunto de plataforma de software de visão de câmara industrial
• 1 cabo Ethernet industrial
• 1 500 W de lente de câmara industrial de pixels
• Um computador industrial

4.Configuração do software

• O projeto de ensaio inclui todos os requisitos de ensaio;
• O sistema de software de processamento de imagem desenvolvido com base em linguagens de alto nível tem funções multi-tarefa.você só precisa adicionar o modelo de recurso do novo produto para o programaO programa pode alternar automaticamente as características de detecção de acordo com o modelo de produto de detecção, sem adicionar novo hardware;
• O ciclo de detecção e processamento de cada foto tirada por uma única câmara é inferior a 300 ms;
