Lugar de origem:
China
Marca:
JWIM
Certificação:
CE，ISO
Número do modelo:
DXD-240A
DXD-240A Compreensão completaAExotérmicoHhorizontalR- Não.FciênciaBenvelhecimentoMacine
1Introdução
Este equipamento inclui a liberação motorizada de filme, a formação de sacos, a vedação do fundo dos sacos, a vedação vertical, o servo-tirar de sacos, o corte, a abertura e o preenchimento de sacos, a transferência de sacos,Mecanismos de vedação da parte superior do saco e outrosA acção coordenada de cada mecanismo é completada pelas camas do fuso accionadas pelo motor, e o sinal de posição é reproduzido pelo codificador do fuso.Sob controlo programável de PLC, realiza a função de laminagem de filme→formação de sacos→fabricação de sacos→enchimento→selamento→transporte do produto acabado e, finalmente, a embalagem em caixas ou em caixas é realizada por mão de obra.
A máquina tem um design razoável e uma aparência nova, adota vedação de faixa padrão e a substituição da máquina de enchimento pode realizar o enchimento automático de vários materiais, como pó,granuladoA máquina é feita de aço inoxidável SUS304, que tem um bom efeito anticorrosivo nos materiais corrosivos.A tampa de plexiglás impede que o pó escape, que é mais ecológico e livre de poluição.
2Parâmetros técnicos
| 1 | capacidade de produção |
Saco único: 50 g: 30-43 sacos/min; 100 g: 30-40 sacos/min Sacos duplos/sacos duplos individuais: 80-120 sacos/minuto *A capacidade de produção real varia em função do tamanho do produto, do material de embalagem, das características do material, etc. |
| 2 | Tipo de saco aplicável |
Sacos simples, sacos duplos, sacos duplos simples
|
| 3 | Tamanho da embalagem |
Saco único: 80×120 mm (mínimo); 180×210 mm (máximo) Sacos duplos/sacos duplos simples: 80×120 mm ((mínimo); 120×180 mm ((máximo)
|
| 4 | Capacidade de embalagem |
Volume máximo de enchimento: 200 ml *A gama de capacidade de enchimento varia em função das propriedades físicas das matérias-primas e do dispositivo de alimentação.
|
| 5 | Precisão de preenchimento |
± 0,5 g (50 g); ± 1 g (100-200 g); * A precisão de medição varia em função das características do material, do volume de enchimento e do dispositivo de alimentação.
|
| 6 | Tamanho da película de rolo |
Diâmetro interno: Φ70-80 mm Diâmetro externo: ≤ Φ500 mm
|
| 7 | Diâmetro do tubo de remoção de poeira | Φ59 mm |
| 8 | Potência/potência | ~ 380V 50Hz/6KW |
| 9 | Consumo de ar | 700 L/min |
| 10 | Tamanho do equipamento | 4165 × 960 × 1550 mm ((L × W × H) |
| 11 | Peso total | cerca de 2000Kg |
| Não | NOME | Marca |
| 1 | PLC | Schneider |
| 2 | Ecrã táctil | Schneider |
| 3 | Conversor de frequência | Schneider |
| 4 | Sistema de servidores | Schneider |
| 5 | Detector de marcas de cor | SUNX Visão Japonesa |
| 6 | Fonte de alimentação por comutação | Schneider |
| 7 | Gerador de vácuo | SMC |
| 8 | Ventilador de arrefecimento | SUNON |
| 9 | Codificador | OMRON |
| 10 | Botão | Schneider |
| 11 | Interruptor | Schneider |
Eficiente, seguro e respeitador do ambiente6.1 um sistema operativo mais simples e eficiente e um sistema inteligente integrado, que simplifica e completa a sua operação com um clique.
6.1.1Módulo integrado de controlo de temperatura: Monitorar as alterações de temperatura em tempo real, e a operação é clara de um olhar.Isto controla eficazmente o mecanismo de vedação térmica para garantir a fiabilidade da vedação e tornar os produtos embalados fáceis de usar e de boa aparência.

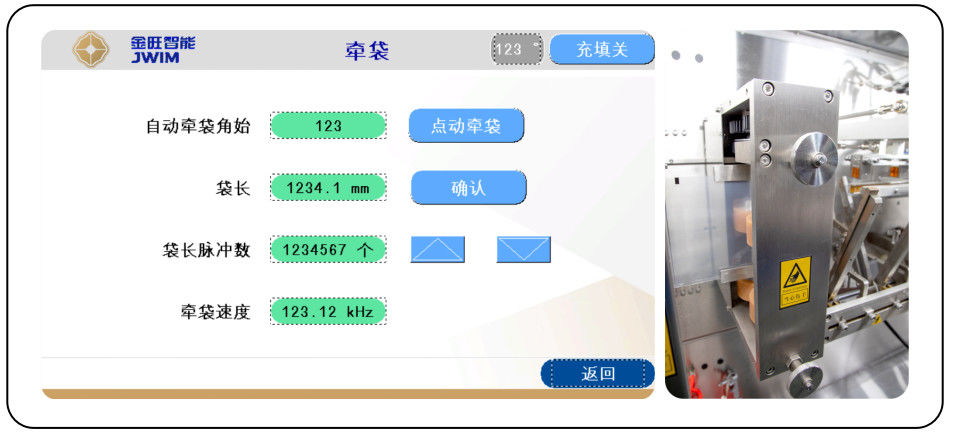

6.1.2Sistema de tração de sacos servo, a substituição das especificações pode ser concluída com um clique de entrada, resultando em menos perda de material de embalagem.
6.1.3Sistema de feedback de pesagem:O ajuste da medida está ao seu alcance, reduzindo o desperdício de material.(Este recurso é facultativo)
6.2Um ambiente de produção mais seguro
6.2.1.A configuração principal de toda a máquina adota o sistema Schneider Electric (controlador programável por PLC, interface homem-máquina, servosistema, conversor de frequência, fonte de alimentação de comutação, etc.),que é mais seguro, mais fiável, eficiente e ecológico, e traz-lhe um consumo de energia mais económico.
6.2.2Múltiplas proteções de segurança (detecção de código de cores Panasonic, gerador de vácuo SMC japonês, processador de fonte de ar com detecção de pressão de ar,protector de sequência de fase de potência) garantir a estabilidade e confiabilidade da operação do equipamento na maior extensão.
6.3 A fim de evitar que as partes dos blocos de engomar do equipamento se tornem pegajosas, aderentes aos sacos, aderentes ao material, etc., após utilização prolongada, as superfícies da vedação inferior, da vedação vertical,O selo superior e outras partes são todos feitos de pulverização especial, para evitar a ocorrência da situação acima.
6.3.1Toda a estrutura da máquina é feita de aço inoxidável SUS304Processado e fabricado, tem uma excelente resistência à corrosão; a cobertura exterior de plexiglás impede a fuga de poeira e é mais ecológica e livre de poluição.
6.3.2 Este gabinete de máquinasAs partes das hastes de ligação são fabricadas em aço inoxidável SUS304que são fáceis de quebrar e de deformar.
6.4Versatilidade do dispositivo de enchimento
Os conectores para dispositivos de enchimento, como pós, agentes de água, agentes de viscosidade e grânulos, são reservados no equipamento.Ao substituir o dispositivo de enchimento, o utilizador só precisa de instalar os conectores e chamar a função no ecrã táctil.
6.5Controle central de funcionamento
A caixa de controlo central está instalada no meio do equipamento. É bonita, elegante e conveniente para operação e manutenção.que possam melhorar eficazmente a eficiência do trabalhoTambém está equipado com uma caixa de botões de operação independente, que tem funções como ajuste fino da dose e jog de depuração, tornando a operação mais conveniente.
6.6Na forma de uma tesoura dupla,Aumentar a capacidade de produção, dobrar a capacidade original de produção de sacos simples.(Este recurso é facultativo)
6.7.Dispositivo de troca de película e de embalagem
Quando um rolo de filme é usado, não é necessário retirar o rolo de filme remanescente do equipamento.Redução da perda de material de embalagem.(Este recurso é facultativo)
6.8Lágrima de diamante
Ele adota um mecanismo de rasgão independente, e o cilindro impulsiona o cortador a realizar um movimento recíproco para obter o efeito de rasgão, que é fácil de rasgar e bonito.O seu efeito de utilização é muito superior ao de rasgar blocos de ferro, e há um dispositivo de recolha de detritos no dispositivo de rasgão.(Este recurso é facultativo)
