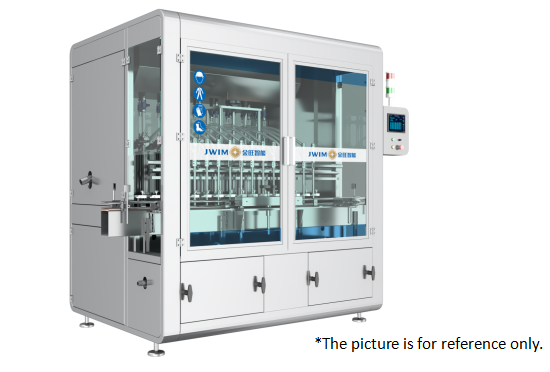

CCG1000-12TJ Máquina de enchimento de pistão inteligente
1.Introdução
A máquina de enchimento de pistão inteligente CCG1000-12TJ é a última geração de máquina de enchimento de volume melhorada, adequada para a embalagem de vários agentes de água e produtos de alta viscosidade.Toda a máquina é de estrutura em linha, impulsionado por servomotor e princípio de enchimento de medição de volume, que permite uma alta precisão da dosagem de enchimento.e toda a máquina é fácil de operarToda a máquina adota um quadro de arco, que é bonito e generoso.É selecionado um sistema de transmissão automática de dados de pesagem de alta precisão para tornar o ajuste da dose mais conveniente e rápido..
2.Dimensão da máquina
Unidade: mm
3.Parâmetros técnicos
| 1 |
Capacidade |
100 ml: ≤ 5400 BPH 1000 ml: ≤ 2500 BPH
* A capacidade varia de acordo com o produto, o tambor e as características do produto.
|
| 2 |
Tamanho do frasco aplicável |
Garrafa redonda: Φ40-95 mm Altura: 80-230 mm
|
| 3 |
Volume de enchimento |
50 a 1000 ml
* A gama de enchimento difere da característica do produto e da alimentação do produto.
|
| 4 |
Precisão de preenchimento |
± 1 g (50-200 ml) ± 1,5 g (200-500 ml)
± 2 g (500-1000 ml)
* A precisão varia de acordo com o produto, o tambor e as características do produto.
|
| 5 |
Altura de alimentação do produto |
2300 mm |
| 6 |
Diâmetro de alimentação do produto |
DN40 |
| 7 |
Diâmetro do bico de enchimento |
Φ18 mm |
| 8 |
Min Diâmetro de abertura |
≥ Φ22 mm |
| 9 |
Pressão do ar |
0.6-0.8MPa |
| 10 |
Fonte de energia |
~ 380V 50Hz/2,2KW |
| 11 |
Dimensão externa |
2435×1490×2480mm ((L×W×H) |
| 12 |
Peso |
Cerca de 1200 kg |
4.Configuração elétrica
| CN |
Nome |
Marca |
|
| 1 |
PLC |
Schneider |
|
| 2 |
HMI |
Schneider |
|
| 3 |
Inversor |
Schneider |
|
| 4 |
Sistema de servidão |
Schneider |
|
| 5 |
Sensor de contagem |
Doente |
|
| 6 |
Interruptor de Proximidade |
Schneider |
|
| 7 |
Interruptor de alimentação |
Schneider |
|
| 8 |
Medidor de pressão |
SMC |
|
| 9 |
Frigorífico |
FTEC |
|
| 10 |
Válvula solenoide |
FTEC |
|
| 11 |
Botão |
Schneider |
|
| 12 |
Luz de alarme |
Schneider |
|
| 13 |
Interruptor de circuito |
Schneider |
|
5.Processo de trabalho
6.Vantagem
6.1É amplamente utilizado para o preenchimento automático de 50-1000ml em agroquímicos, químicos, fertilizantes, produtos de cuidados pessoais, petróleo e outras indústrias relacionadas.
*A imagem é apenas para referência.
6.2. A unidade de enchimento usa a estrutura do pistão, toca a tela completa com um clique, pode descarregar completamente o produto no tanque, evitando efetivamente a contaminação cruzada.Esta estrutura também torna o anel de vedação mudar mais fácil.
6.3As últimas peças de vedação PTFE melhoram a resistência ao desgaste e a vida útil, reduzindo o custo de manutenção
6.4O sistema de enchimento adota uma válvula de assento de ângulo de três vias dedicada, corpo de válvula de aço inoxidável, forte resistência à corrosão, durabilidade e padrão industrial alemão.Tem as vantagens da estrutura simples, desempenho estável, vedação confiável, sem vazamento do produto por um longo tempo, economizando custos de manutenção.
6.5. Ele usa válvula de enchimento profissional de alto padrão com velocidade de enchimento rápida e alta precisão de enchimento. O corpo da válvula usa SUS, com boa resistência à corrosão, durabilidade e longa vida útil.A estrutura especial do fundo e design de vedação pode alcançar nenhuma fugaA válvula de enchimento adota uma estrutura de vedação inferior para evitar resíduos no fio de ligação e na parte de vedação da válvula, que é fácil de limpar e pode reduzir efetivamente os resíduos.
6.6. Jinwang usa controle PLC, servo motor impulsiona a correia síncrona + estável operado estrutura de elevação de barra de parafuso duplo para garantir a alta precisão do movimento do pistão e preenchimento.
6.7O motor aciona os bicos de enchimento. A altura do bico de enchimento pode ser ajustada no ecrã táctil.
6.8. Enchimento cabeça ajuste rápido e equipado com marca de calibração, ajuste sem ferramentas, conveniente e rápido. tubo de ar e fotoelétrico são rotulados com o nome,que seja conveniente de manter e reparar.
6.9. Sistema de feedback de peso da balança elétrica, o ajuste de volume pode ser feito pressionando uma tecla na tela sensível ao toque.
6.10Toda a máquina usa a estrutura de aço inoxidável 304 que com efeito anti-corrosivo perfeito.A tampa de aço inoxidável e a porta de vidro endurecida impedem que o ar sujo durante o enchimento polui o ambienteEnquanto isso, a saída de escape de dimensão Φ120 mm reservada na parte superior das lanças de enchimento que se ligavam aosistema de calado induzidopara o gás de exaustão.
