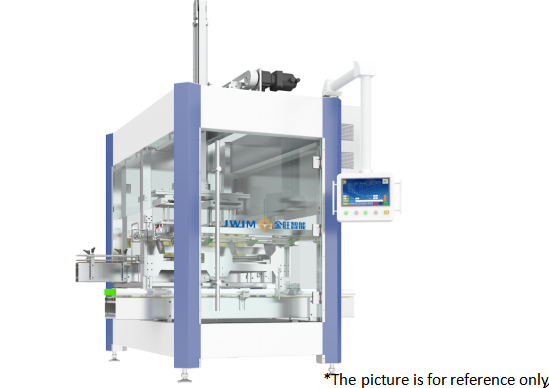

KZ-2TMáquina automática de embalagem de cartão
1.Introdução
Esta máquina é adequada para embalagem automática de garrafas de vidro regulares redondas ou quadradas e garrafas de plástico, realizando embalagem secundária totalmente automática de caixas,que pode ser aplicado em embalagens automáticas de produtos engarrafados em produtos agroquímicosDe acordo com a demanda de capacidade de produção, pode escolher um cartão ou dois cartões.
2.Dimensão do equipamento
3.TeParâmetros técnicos
| 1 |
Velocidade de embalagem |
≤ 6 caixas/min (Embaladas numa caixa sem painel central)
≤ 8 caixas/min (Embaladas em duas caixas sem painel central)
*A capacidade real varia em função do tamanho do produto, do material da embalagem, etc.
|
| 2 |
Tamanho da embalagem |
L 300-500 mm W 200-400 mm H 100-300 mm |
| 3 |
Tamanho da garrafa |
Φ40-95 mm H80-230 mm |
| 4 |
Taxa de aprovação |
990,9% |
| 5 |
Pressão do ar |
0.6-0.8MPa |
| 6 |
Fonte de energia |
~ 380V 50Hz/3,3KW |
| 7 |
Limite de elevação |
Levante o ponto mais alto para o chão 3400mm |
| 8 |
Dimensão externa |
2000×2200×2800-3600 mm (L×W×H) |
| 9 |
Peso |
Cerca de 1200 kg. |
4.Configuração elétrica
| S/N |
Nome |
Marcas |
|
| 1 |
Controlador programável |
Schneider |
|
| 2 |
Ecrã táctil |
Schneider |
|
| 3 |
Conversor de frequência |
Schneider |
|
| 4 |
Sistema de servidão |
Schneider |
|
| 5 |
Contando Senor |
Doente. |
|
| 6 |
Interruptor de Proximidade |
Schneider |
|
| 7 |
Interruptor de alimentação |
Schneider |
|
| 8 |
Interruptor de pressão |
SMC |
|
| 9 |
Frigorífico |
FTEC/TAC aéreo |
|
| 10 |
Interruptor de solenoide |
FTEC/TAC aéreo |
|
| 11 |
Botão |
Schneider |
|
| 12 |
Luz de alarme |
Schneider |
|
| 13 |
Interruptor |
Schneider |
|
5.Processo de trabalho
6.Vantagem
6.1Economia de custos de produção:poupar mão-de-obra, melhorar a eficiência da produção, pode substituir 2-3 trabalhadores de cartão.

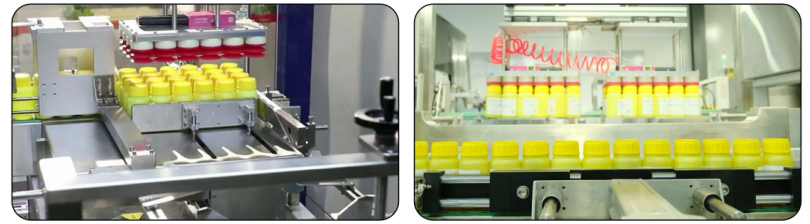

6.2Ampla gama de aplicações:adequado para garrafas de plástico de cartão, garrafas de vidro, garrafas de alumínio, caixas e outros materiais de embalagem.

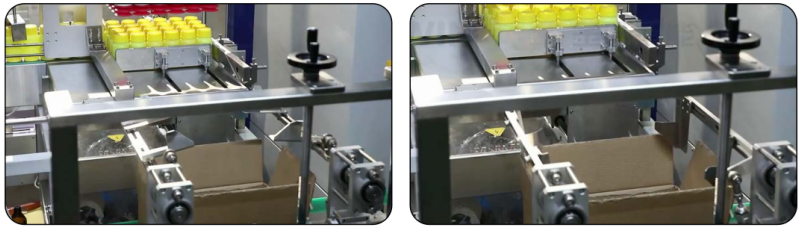

6.3 Por adoptar um mecanismo automático de suporte do cartão, o intervalo de suporte do cartão pode ser ajustado e o processo de carregamento das caixas é mais fiável.
6.4 Adoptando uma placa de fixação dianteira e traseira para prender e empurrar, sem que a garrafa caia, posicionamento mais preciso.

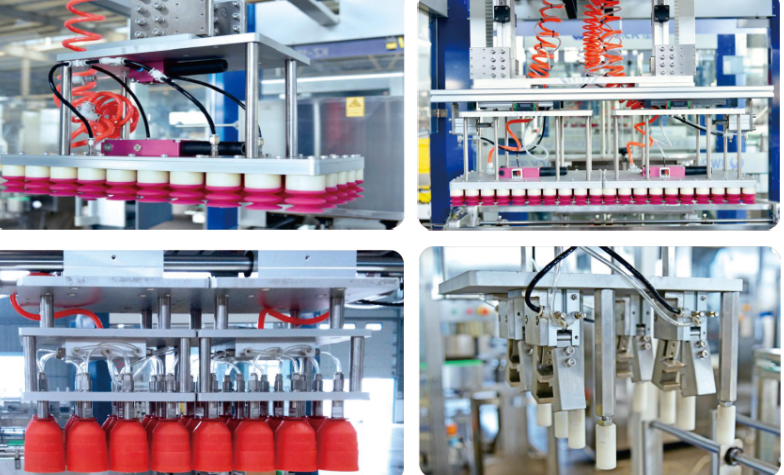

6.5Fácil de ajustar as especificações:através da substituição de diferentes moldes de cartão (agarrador de garrafas, vaso de sucção, agarrador, etc.) com ligação rápida, a especificação pode ser trocada rapidamente.O proprietário é obrigado a fornecer garrafas, tampas e caixas correspondentes, e nossa empresa é obrigada a fazer os moldes de cartão de acordo com os materiais de embalagem e caixas.

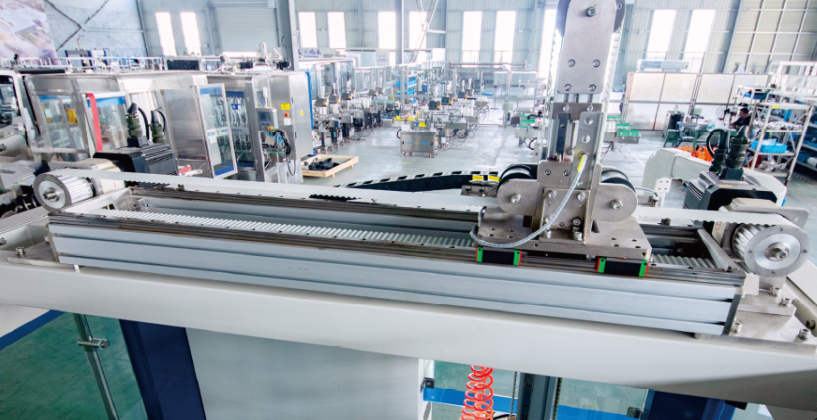

6.6Mecanismo de movimento "cross-shaped" de servo-driven duplo para realizar a recolha e carregamento de garrafas,Design patenteado, adaptação flexível e conveniente.

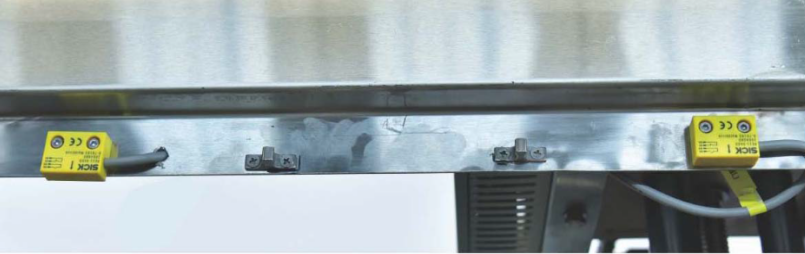

6.7Equipamento para aumentar o interruptor da porta de segurança,abrir a porta para parar quando a produção, para proteger a segurança do pessoal e do equipamento.(Esta função é facultativa
6.8 Todo o sistema de controlo elétrico do equipamento adota uniformemente a configuração francesa Schneider, com boa compatibilidade e baixo consumo de energia,assegurar a estabilidade e a fiabilidade do equipamento.
