1. Introdução

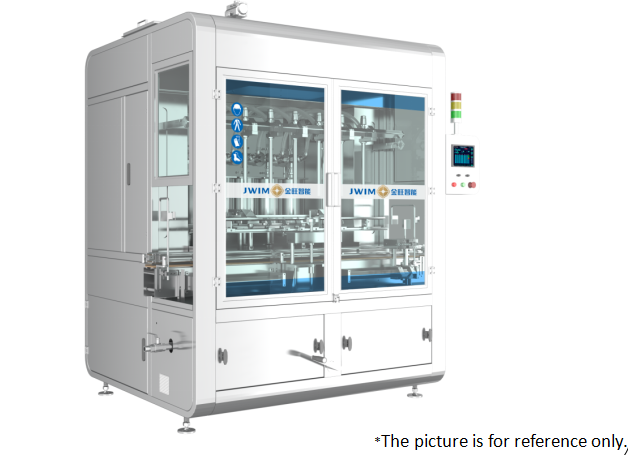

A Máquina de Enchimento Inteligente de Pistão CCG5000-8TS é adequada para embalagem de todos os tipos de água, emulsão, suspensão de óleo, agente de suspensão e materiais de alta viscosidade.
Toda a máquina tem estrutura em linha, acionada por servomotor, princípio de enchimento por medição volumétrica, para alcançar dosagem de enchimento de alta precisão. Controle PLC, interface homem-máquina com tela sensível ao toque, toda a operação da máquina é conveniente e intuitiva. Toda a máquina adota estrutura em arco, que é bonita e generosa.
2. Dimensão da Máquina
3. Parâmetros Técnicos
| 1 |
Capacidade |
1000ml: ≤1800BPH 5000ml:≤800BPH
*A capacidade difere do produto, tambor e característica do produto.
|
| 2 |
Tamanho de Garrafa Aplicável |
Garrafa Redonda: Φ80-140mm Altura:140-340mm
Garrafa Plana: C:80-200mm L:80-140mm A:140-340mm
|
| 3 |
Volume de Enchimento |
1000-5000ml
*A faixa de enchimento difere da característica do produto e da alimentação do produto.
|
| 4 |
Precisão de Enchimento |
1000ml:±3g ; 5000ml:±5g
*A precisão difere do produto, tambor e característica do produto.
|
| 5 |
Altura de Alimentação do Produto |
2550mm |
| 6 |
Diâmetro de Alimentação do Produto |
DN40 |
| 7 |
Diâmetro do Bico de Enchimento |
Φ26mm |
| 8 |
Diâmetro Mínimo de Abertura |
≥Φ30mm |
| 9 |
Pressão do Ar |
0.6-0.8MPa |
| 10 |
Fonte de Alimentação |
~380V 50Hz/2.2KW |
| 11 |
Dimensão Externa |
2365×1600×2750mm(C×L×A) |
| 12 |
Peso |
Aproximadamente 1920kg |
4. Configuração Elétrica
| SN |
Nome |
Marca |
|
| 1 |
PLC |
Schneider |
|
| 2 |
HMI |
Schneider |
|
| 3 |
Inversor |
Schneider |
|
| 4 |
Sistema Servo |
Schneider |
|
| 5 |
Sensor de Contagem |
SICK |
|
| 6 |
Sensor de Proximidade |
Schneider |
|
| 7 |
Interruptor de Alimentação |
Schneider |
|
| 8 |
Manômetro |
SMC |
|
| 9 |
Cilindro |
FTEC |
|
| 10 |
Válvula Solenoide |
FTEC |
|
| 11 |
Botão |
Schneider |
|
| 12 |
Luz de Alarme |
Schneider |
|
| 13 |
Disjuntor |
Schneider |
|
5. Processo de Trabalho
6. Vantagem
6.1. É amplamente utilizado para enchimento automático de 1-5L em agroquímicos, químicos, fertilizantes, produtos de cuidados pessoais, óleo e outras indústrias relacionadas.
6.2. A unidade de enchimento utiliza estrutura de pistão destacável, tela sensível ao toque completa com um clique, pode descarregar completamente o produto no tanque, evitando efetivamente a contaminação cruzada. Esta estrutura também facilita a troca do anel de vedação.
6.3. Jinwang adota controle de programação PLC, servomotor acionando correia síncrona + mecanismo de elevação de parafuso duplo de transmissão estável, garantindo alta precisão do curso de movimento do pistão e realizando enchimento preciso. A correia dentada adota fio de aço metálico embutido, que não quebra.
Atualmente, fabricantes de embalagens de primeira linha estrangeiros estão usando esta estrutura. Comparado com produtos similares no mercado, motor comum + encoder é adotado, e após longo tempo de uso da estrutura de transmissão por corrente, a corrente tem propriedade de alongamento, o que afeta a precisão de enchimento e a estabilidade do equipamento.
6.4. O motor aciona os bicos de enchimento. A altura do bico de enchimento pode ser ajustada na tela sensível ao toque.
6.5. As mais recentes peças de vedação de PTFE melhoram a resistência ao desgaste e a vida útil, reduzindo o custo de manutenção.
6.6. Adota o cabeçote de enchimento de fundição integral, boa forma e maior vida útil. Usa mangueira de PTFE com boa resistência à corrosão, adequada para materiais fortemente corrosivos.
6.7 Toda a máquina usa a estrutura de Aço Inoxidável 304 que tem perfeito efeito anticorrosivo. A cobertura de aço inoxidável e a porta de vidro temperado evitam que o ar sujo durante o enchimento polua o ambiente. Enquanto isso, uma saída de exaustão de dimensão Φ120mm é reservada no topo das lanças de enchimento que se conectam ao sistema de tiragem induzida para exaustão de gás.
6.8 Todo o sistema de controle elétrico da máquina adota configuração Schneider francesa, sistema de controle elétrico integrado, mais estável, confiável, seguro, verde e de baixo consumo de energia.
6.9 A máquina de enchimento não enche quando há falta de garrafas. Ao mesmo tempo, a máquina de enchimento é equipada com dispositivos fotoelétricos coordenados na parte traseira. Quando a garrafa está bloqueada devido à má saída de garrafas, ela pausa automaticamente a saída de garrafas e alcança a função de ligação com o equipamento traseiro.
