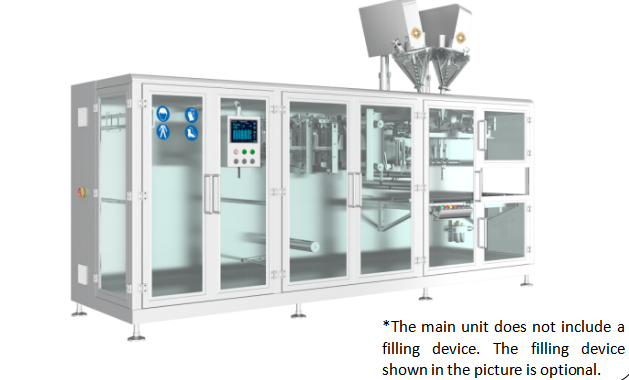

Máquina de Enchimento de Líquidos com Pistão Integrando Formação de Sacos, Enchimento, Selagem e Transporte de Produto Acabado em Um Único Sistema

1.Introdução

O equipamento inclui liberação de filme motorizado, formação de saco, selagem inferior de saco, selagem central, selagem vertical, puxada de saco servo, cisalhamento, abertura e enchimento de saco, transferência de saco, selagem superior de saco e outros mecanismos. O motor aciona cada came no eixo principal para completar as ações coordenadas de cada mecanismo, e o encoder no eixo principal realimenta o sinal de posição. Sob o controle programável do PLC, o rolo de filme → formação de saco → fabricação de saco → enchimento → selagem → transporte de produto acabado é realizado. A função realiza a produção totalmente automatizada de sacos de rolo de filme.

A máquina tem um design razoável e uma aparência nova. Adota selagem de listras padrão. Ao substituir a máquina de enchimento, a máquina pode encher automaticamente vários materiais como pó, grânulos, agentes suspensivos, concentrados emulsionáveis e agentes aquosos. Toda a máquina é feita de aço inoxidável SUS304, que tem bom efeito anticorrosivo em materiais altamente corrosivos. A cobertura externa de acrílico impede o vazamento de poeira e é mais ecológica e livre de poluição.

2.Dimensões do Equipamento

3.Parâmetros Técnicos

4. Vantagem

① Liberação de filme e alimentação automática de filme② Codificação em fita (opcional)③ Formação de filme④ Selagem inferior⑤ Selagem central

⑥ Selagem vertical⑦ Rasgo em diamante (opcional)⑧ Corte virtual⑨ Puxada de saco servo⑩ Corte⑪ Abertura do saco

⑫ Enchimento⑬ Feedback de pesagem (opcional)⑭ Selagem superior⑮ Saída de produto acabado

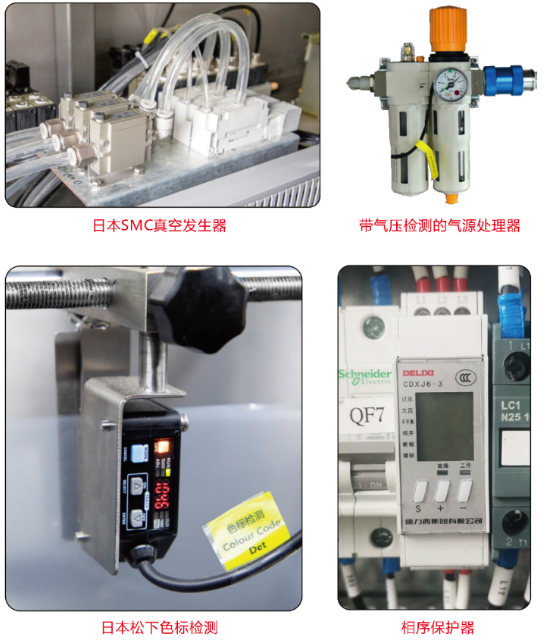

5.Configuração Elétrica

6.Vantagens do Equipamento

Eficiente, seguro e ecológico

6.1 Um sistema operacional mais simples e eficiente e um sistema inteligente integrado tornam sua operação mais simples e podem ser concluídos com um clique.

6.2Módulo integrado de controle de temperatura: Monitora as mudanças de temperatura em tempo real, e a operação é clara de relance. Isso controla efetivamente o mecanismo de selagem a quente para garantir a confiabilidade da selagem e tornar os produtos embalados fáceis de usar e com boa aparência.

6.3Sistema servo de puxada de saco, a substituição de especificações pode ser concluída com entrada de um clique, resultando em menor perda de material de embalagem.

6.4 Sistema de feedback de pesagem: Ajuste de medição está ao seu alcance, reduzindo o desperdício de material. (Este recurso é opcional)

6.5 Um ambiente de produção mais seguro

A configuração principal de toda a máquina adota o sistema elétrico Schneider (controlador programável PLC, interface homem-máquina, sistema servo, conversor de frequência, fonte de alimentação chaveada, etc.), que é mais seguro, confiável, eficiente e ecológico, e traz um consumo de energia mais econômico.

6.6 Múltiplas proteções de segurança para maximizar a estabilidade e confiabilidade da operação do equipamento.

6.7 Para evitar que as partes do bloco de passar roupa no equipamento fiquem pegajosas, grudem no saco, grudem material, etc. após o uso prolongado, as superfícies da selagem inferior, selagem vertical, selagem superior e outras partes são todas feitas de pulverização especial, para evitar que a situação acima ocorra.

6.8 Toda a estrutura da máquina é feita de aço inoxidável SUS304 processada e fabricada, possui excelente resistência à corrosão; a cobertura externa de acrílico impede o vazamento de poeira e é mais ecológica e livre de poluição.

6.9 As peças da biela desta máquina são feitas de fundição de aço inoxidável SUS304, forte firmeza e sem deformação. Outros fabricantes geralmente usam bielas soldadas, que são fáceis de quebrar e deformar.

6.10 Versatilidade do dispositivo de enchimento

Conectores para dispositivos de enchimento como pós, agentes aquosos, agentes de viscosidade e grânulos são reservados no equipamento. O software também é projetado para ser reservado. Ao substituir o dispositivo de enchimento, o usuário só precisa instalar os conectores e chamar a função na tela sensível ao toque. Pronto para usar.

6.11 Controle central de operação

A caixa de controle central é instalada no meio do equipamento. É bonita, elegante e conveniente para operação e manutenção. Os trabalhadores não precisam correr de um lado para o outro durante a operação, o que pode melhorar efetivamente a eficiência do trabalho. Também é equipada com uma caixa de botões de operação independente, que possui funções como ajuste fino de dose e jog de depuração, tornando a operação mais conveniente.

6.12 Use tesouras duplas para aumentar a capacidade de produção. Para sacos únicos, a capacidade de produção pode ser dobrada na base original.(Este recurso é opcional)

6.13 Dispositivo de troca de filme e ensacamento

Quando um rolo de filme acaba, não há necessidade de puxar o rolo de filme restante no equipamento. Você só precisa colá-lo a um novo rolo de filme neste dispositivo para continuar ligando a máquina, reduzindo a perda de material de embalagem. (Este recurso é opcional)

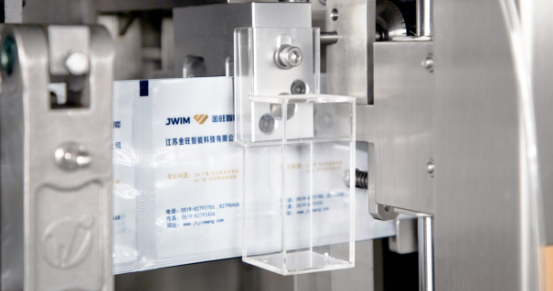

6.14 Rasgo em diamante

Adota um mecanismo de rasgo independente, e o cilindro aciona a lâmina para realizar movimento recíproco para alcançar o efeito de rasgo, que é fácil de rasgar e bonito. Seu efeito de uso excede em muito o rasgo de bloco de passar roupa, e há um dispositivo de coleta de detritos no dispositivo de rasgo. (Este recurso é opcional)
