Name: Máquina de Enchimento de Líquidos com Pistão com Sistema de Enchimento Acionado por Servo Motor e Controle PLC para Saída de Embalagem Consistente
Brand: Jiangsu Jinwang Intelligent Sci-Tech Co., Ltd
SKU: CCG5000-6D
Price: 20000 USD
Availability: InStock

Casa > produtos > Máquina de enchimento líquida do pistão >

Máquina de Enchimento de Líquidos com Pistão com Sistema de Enchimento Acionado por Servo Motor e Controle PLC para Saída de Embalagem Consistente

Máquina de Enchimento de Líquidos com Pistão e Servo Motor

Máquina de enchimento líquida do controle do PLC

Sistema de Enchimento de Pistão Acionado por Servo

Lugar de origem:

China Jiangsu

Marca:

JWIM

Número do modelo:

CCG5000-6D

Contacte-nos

Solicite um orçamento

Detalhes do produto

Capacidade:

1000ml: ≤1200 BPH 5000ml: ≤600 BPH

Tamanho de garrafa aplicável:

Garrafa redonda: Altura de Φ80-140mm: plano de 140-340mm/garrafa quadrada: L: 80-200mm W: 80-140mm H

Volume de enchimento:

1000-5000 ml

Precisão de enchimento:

1000ml:±3g 5000ml:±5g

Altura de alimentação do produto:

2.400 mm

Dimensão externa:

1995×1113×2610mm(C×L×A)

Peso:

Sobre 2100kg

Termos de pagamento e envio

Quantidade de ordem mínima

1 peça

Preço

$20000PCS

Detalhes da embalagem

Caixa de madeira

Tempo de entrega

30 dias úteis

Termos de pagamento

L/C, T/T

Habilidade da fonte

1PCS por mês

Produtos relacionados

Contacte-nos

Contacte agora

Descrição do produto

1.Introdução

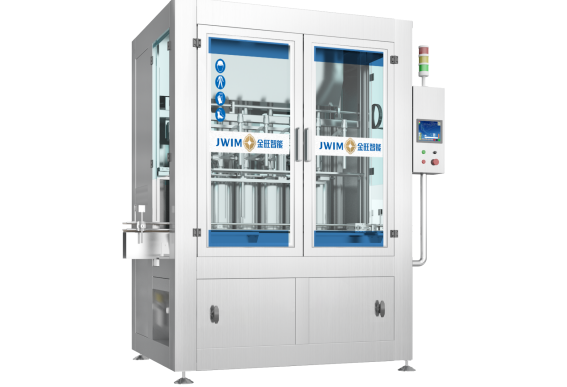

A máquina de enchimento de pistão inteligente CCG5000-6D é adequada para a embalagem de vários agentes de água e produtos de alta viscosidade.Acionado por servomotor e princípio de enchimento de medição de volumeO sistema de enchimento é de alta precisão, adota controle PLC, interface homem-máquina e a máquina é fácil de operar.

2.Dimensão da máquina

3.Parâmetros técnicos

1	Capacidade	1000 ml: ≤ 1200 BPH 5000 ml: ≤ 600 BPH * A capacidade varia de acordo com o produto, o tambor e as características do produto.
2	Tamanho do frasco aplicável	Garrafa redonda: Φ80-140 mm Altura:140-340 mm Botão plano/quadrado: L: 80-200mm W: 80-140mm H: 140-340mm
3	Volume de enchimento	1000-5000 ml * A gama de enchimento difere da característica do produto e da alimentação do produto.
4	Precisão de preenchimento	1000 ml: ± 3 g 5000 ml: ± 5 g * A precisão varia de acordo com o produto, o tambor e as características do produto.
5	Altura de alimentação do produto	2400 mm
6	Diâmetro de alimentação do produto	DN40
7	Diâmetro do bico de enchimento	Φ26 mm
8	Min Diâmetro de abertura	≥ Φ30 mm
9	Pressão do ar	0.6-0.8MPa
10	Fonte de energia	~ 380V 50Hz/2,2KW
11	Dimensão externa	1995 × 1113 × 2610 mm ((L × W × H)
12	Peso	Cerca de 2100 kg

4.Configuração elétrica

CN	Nome	Marca	Imagem
1	PLC	Schneider
2	HMI	Schneider
3	Inversor	Schneider
4	Sistema de servidão	Schneider
5	Sensor de contagem	Doente
6	Interruptor de Proximidade	Schneider
7	Interruptor de alimentação	Schneider
8	Medidor de pressão	SMC
9	Frigorífico	FTEC
10	Válvula solenoide	FTEC
11	Botão	Schneider
12	Luz de alarme	Schneider
13	Interruptor de circuito	Schneider

5.Processo de trabalho

Máquina de Enchimento de Líquidos com Pistão com Sistema de Enchimento Acionado por Servo Motor e Controle PLC para Saída de Embalagem Consistente

6.Vantagem

6.1É amplamente utilizado para o preenchimento automático de 1-5L agroquímico, químico, fertilizante, produtos de cuidados pessoais, petróleo e outras indústrias relacionadas.

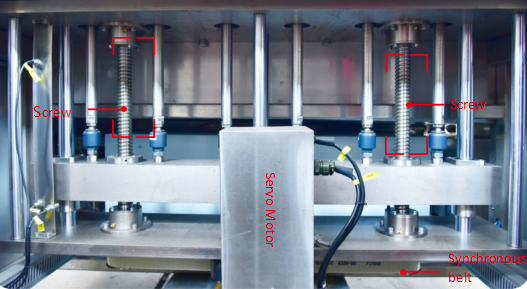

6.2. Jinwang usa controle PLC, servo motor impulsiona a correia síncrona + estável operado estrutura de elevação de barra de parafuso duplo para garantir a alta precisão do movimento do pistão e preenchimento.Todos os principais fabricantes de embalagens estrangeiras adotam esta estrutura. Em comparação com produtos similares no mercado, utilizando um motor normal + codificador e uma estrutura de transmissão de cadeia.afetando a precisão de enchimento e a estabilidade do equipamento.

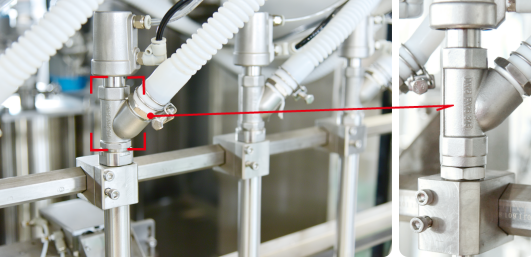

6.4. A fundição de cabeças de enchimento SUS316, que podem ser utilizadas por um longo tempo.

6.5Toda a máquina usa a estrutura de aço inoxidável 304 que com efeito anti-corrosivo perfeito.A tampa de aço inoxidável e a porta de vidro endurecida impedem que o ar sujo durante o enchimento polui o ambienteEnquanto isso, a saída de escape de dimensão Φ120 mm reservada na parte superior das lanças de enchimento que se ligavam aosistema de calado induzidopara o gás de exaustão.

6.6A máquina utiliza componentes da France Schneider, sistema de controlo central que é estável, seguro, ecológico e de baixo consumo de energia.

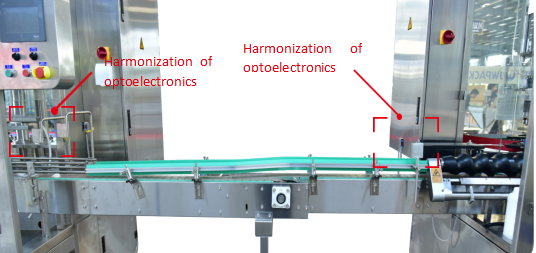

6.7A máquina de enchimento não enche quando há escassez de garrafas.Quando o frasco estiver bloqueado devido à baixa potência do frasco, para automaticamente a saída da garrafa e realiza a função de ligação com o equipamento traseiro.
