Agroquímico, Veterinário, Químico, Diário 50-1000ml LP-200F Botelha Unscrambler Machine

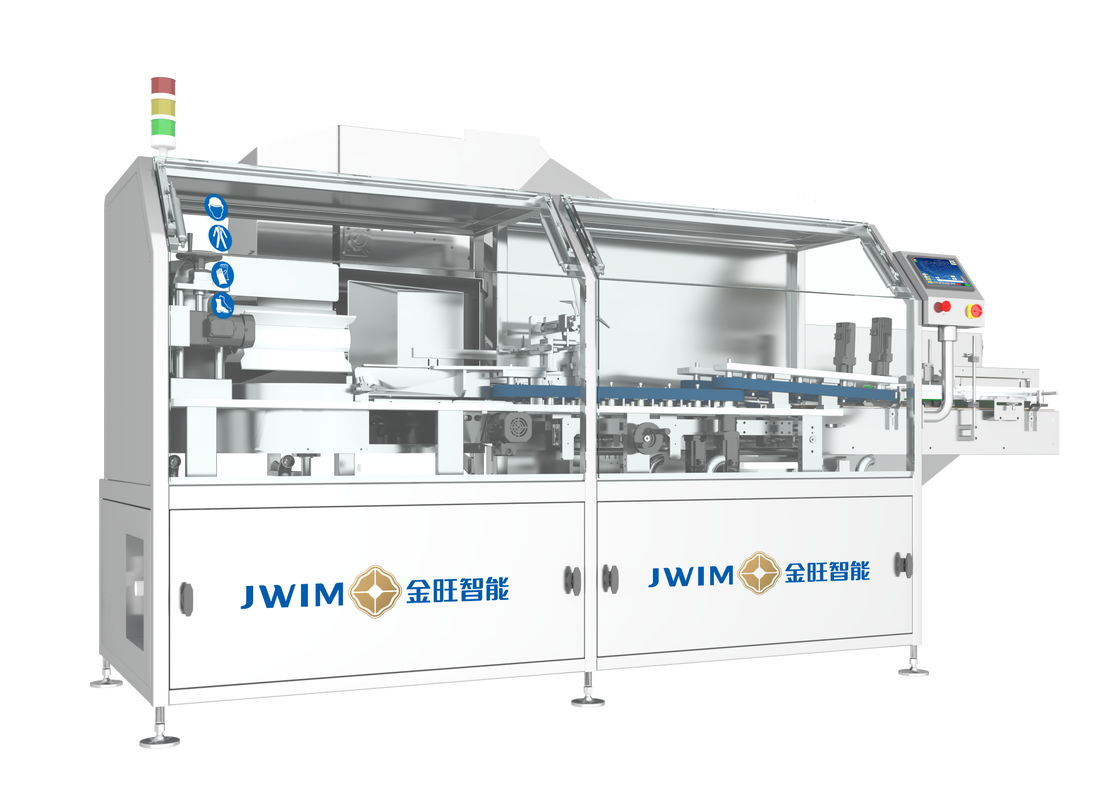

LP-200F Máquina Automática Desviradora de Garrafas

1. Introdução

A máquina de triagem de garrafas totalmente automática LP-200F consiste em uma máquina de carregamento de garrafas, uma mesa giratória de triagem de garrafas, um componente de remoção de garrafas, um componente de triagem de garrafas, um componente de despejo e remoção de garrafas, uma caixa elétrica e uma tela sensível ao toque.

Um grande número de garrafas desordenadas é colocado na mesa giratória de triagem de garrafas pelo alimentador de garrafas e transportado para a área de triagem de garrafas através da correia transportadora, de modo que as garrafas possam ser transportadas verticalmente para a correia transportadora do usuário. Este modelo utiliza controle de servomotor para triagem e dispensação de garrafas, que é estável e confiável. Tem sido amplamente utilizado em linhas de produção de garrafas automatizadas em várias indútrias.

2.

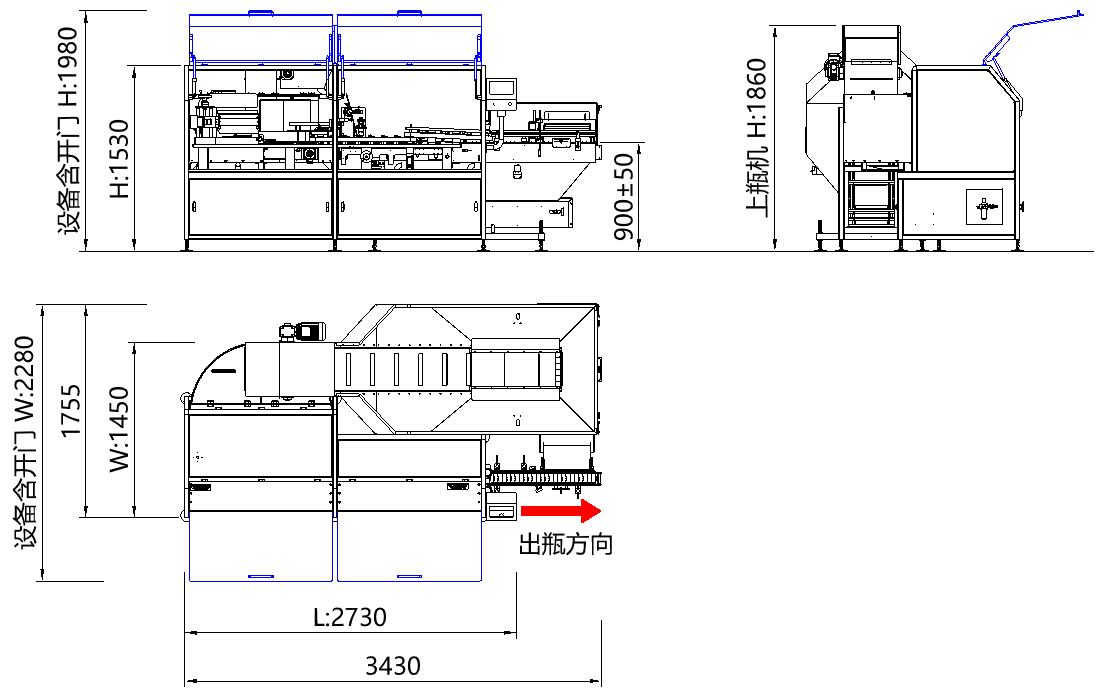

 Desenho de Dimensão do Equipamento

3. Parâmetros Técnicos

Observações1

6. Fluxos de Processo

①Carregamento de Garrafas(as garrafas passam pela máquina de carregamento de garrafas para o carrossel de desviragem)7.4.

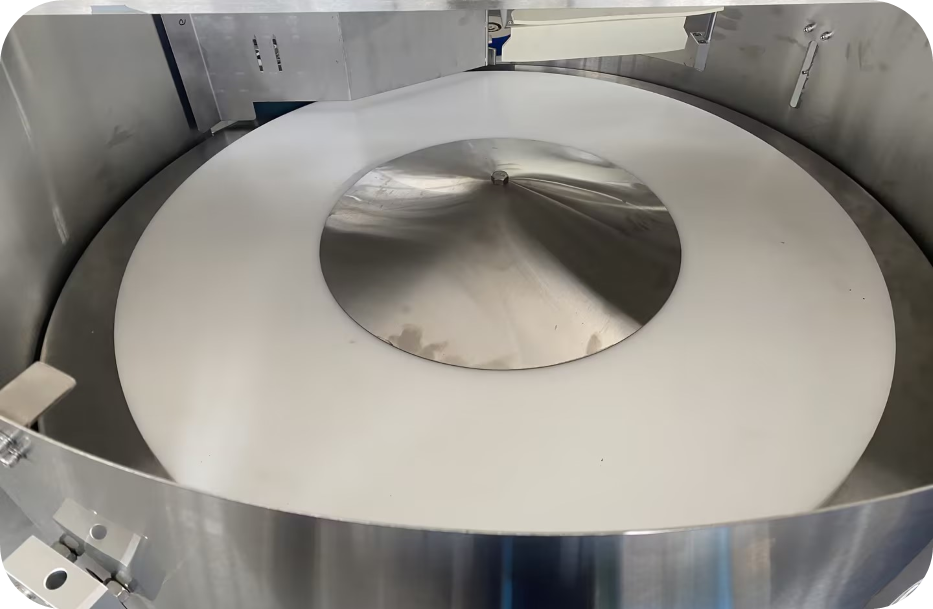

Entrega de Garrafas (uma mesa giratória circular alimenta as garrafas para a estação de manuseio de garrafas, que pode

ser usada para diferentes diâmetros de garrafas aumentando ou diminuindo a correia na mesa giratória)③Chutar a garrafa (rejeitar garrafas sobrepostas para facilitar a triagem de garrafas)④Enganchar a garrafa (usar o dispositivo de gancho de garrafa para colocar a garrafa em pé com a boca da garrafa para a frente)⑤

Colocar garrafas em pé (fundo da garrafa para a frente para colocar a garrafa em pé com o mecanismo de colocação de garrafas)⑥Alimentação de Garrafas (a garrafa em pé  é transportada para a estação de enchimento através da correia transportadora)

⑦Rejeitar garrafas invertidas (detectar se há garrafas invertidas através de foto

-eletricidade, o dispositivo mecânico de inversão rejeita automaticamente as garrafas para o funil de garrafas superior)

.Vantagem

7.1. Este modelo utiliza controle de servomotor para triagem e dispensação de garrafas, que é estável, confiável e tem bom efeito de triagem de garrafas.7.2. Forte universalidade:

 A mudança de especificações não requer a troca de moldes, tornando os ajustes convenientes e rápidos. Basta mudar o número de correias dentro da mesa giratória e ajustar a correia de triagem de garrafas para ver a largura.7.3. Dispensação de garrafas mais estável: O design inclinado da correia de dispensação de garrafas reduz a força de amortecimento da garrafa quando inclinada em um ângulo apropriado em comparação com uma estrutura horizontal, tornando-a menos propensa a tombar.

7.4.  Função Automática de Alimentação de Garrafas:

A função automática de alimentação de garrafas só precisa despejar a garrafa no elevador de garrafas, e a mesa giratória está equipada com fotoeletricidade de detecção, para realizar a alimentação automática de garrafas quando a garrafa é insuficiente, parar a alimentação de garrafas quando a garrafa é suficiente, quando não há garrafas no elevador de garrafas, ele alarma automaticamente sem intervenção manual.7.5.

Com harmonização de fotoelétrica: Quando a esteira transportadora do canal traseiro congestionar garrafas, pause a garrafa; quando a esteira transportadora do canal traseiro estiver livre, retome a garrafa, para alcançar a conexão perfeita com o equipamento de embalagem do canal traseiro, pode realizar a operação não tripulada de toda a máquina.7.6. Dependendo da situação, pode ser equipado com um dispositivo de sopro ou rejeição mecânica de garrafas: quando houver uma garrafa invertida, o dispositivo de rejeição automaticamente chuta a garrafa invertida de volta para o funil de coleta. (Esta função é opcional)
