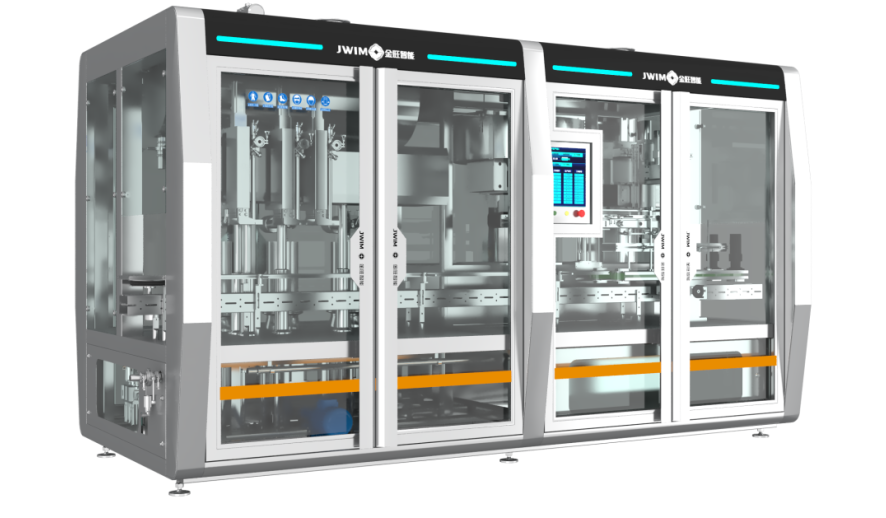

GXG-3-1K de Acompanhamento, Máquina de Enchimento e Tampagem
1.Introdução
A Máquina de Enchimento e Tampagem GXG-3-1K possui uma estrutura em linha. A parte de enchimento adota o princípio de enchimento por acompanhamento acionado por servomotor e dosagem volumétrica, o que proporciona alta velocidade e alta precisão de enchimento.
A seção de tampagem integra alimentação de garrafas, colocação de tampas, rosqueamento/tampagem e descarga de garrafas, adotando a tampagem por movimento de acompanhamento, que não danifica garrafas e tampas no processo de fechamento, apresentando alta eficiência de tampagem, alta taxa de aprovação e operação suave.
2.Dimensões da Máquina
3.Parâmetro Técnicos
| 1 |
Velocidade de Enchimento |
5L:≤1000 BPH
*A capacidade varia conforme o produto, o recipiente e as características do produto
|
| 2 |
Tipo de Garrafa |
Garrafa redonda: Diâmetro Φ80-140mm Altura: 140-340mm
Garrafa plana/quadrada: C 80-140mm, L 80-200mm, A 140-340mm
|
| 3 |
Especificação da Tampa da Garrafa |
Diâmetro Φ20-70mm, altura da tampa 20-40mm
*Recomenda-se que a altura da tampa não exceda o diâmetro da tampa.
|
| 4 |
Precisão de Dosagem |
≤±5g (5L)
*A precisão de medição varia de acordo com as características do material, volume de enchimento e dispositivo de alimentação.
|
| 5 |
Altura da Abertura de Alimentação |
2300mm |
| 6 |
Diâmetro do Bocal de Alimentação |
Dn50 |
| 7 |
Pressão do Ar |
0.6-0.8MPa |
| 8 |
Alimentação Elétrica |
~380V 50Hz/11KW |
| 9 |
Dimensões Gerais |
4175×1490×2150mm(C×L×A) |
4.Configuração Elétrica
| Nº |
Nome |
Marca |
|
| 1 |
CLP |
Schneider |
|
| 2 |
IHM |
Schneider |
|
| 3 |
Inversor de Frequência |
Schneider |
|
| 4 |
Servossistema |
Schneider |
|
| 5 |
Cilindro |
FTEC/AIRTAC |
|
5.
Vantagens
5.1 Grande versatilidade: amplamente utilizada nas indústrias agroquímica, de química fina, cosmética/química diária, fertilizantes, óleos e outros setores para enchimento e rosqueamento automático de garrafas de 1 a 5L.
5.2 Alta velocidade: adotando o enchimento automático por acompanhamento, o produto completa o enchimento durante o movimento, sem paradas e sem agitar o líquido.
5.3 Alta estabilidade: servomotores duplos acionam o mecanismo de enchimento para se mover para cima e para baixo, para a direita e para a esquerda, garantindo a consistência do processo de enchimento sem paradas.
5.4 A tubulação de descarga adota uma mangueira profissional de silicone vulcanizado com platina e fio de aço, que atende aos requisitos de higiene da indústria. A válvula de enchimento adota uma válvula de três vias profissional, enchendo sem gotejamento.
5.5 Melhoria da qualidade do produto: Adotando controlador de módulo de movimento importado para controlar o método de tampagem por acompanhamento, a tampagem é mais estável, o processo é contínuo, sem agitação do líquido, sem contaminação do gargalo da garrafa, da garrafa e da esteira transportadora, aumentando a qualidade do produto e a capacidade.
5.6 Adotando separação de garrafas por correia controlada por servomotor, o que torna o posicionamento das garrafas mais preciso e garante uma alta taxa de aprovação na tampagem.
5.7 Adotando um pegador de tampas especial para segurar a tampa, o torque de tampagem é ajustável. Borracha resistente ao desgaste é projetada na parte interna da garra, o que pode efetivamente eliminar danos à tampa durante o processo de tampagem.
5.8 Toda a máquina adota o mais recente sistema de controle elétrico Schneider, com controle estável e consumo de energia relativamente baixo.
