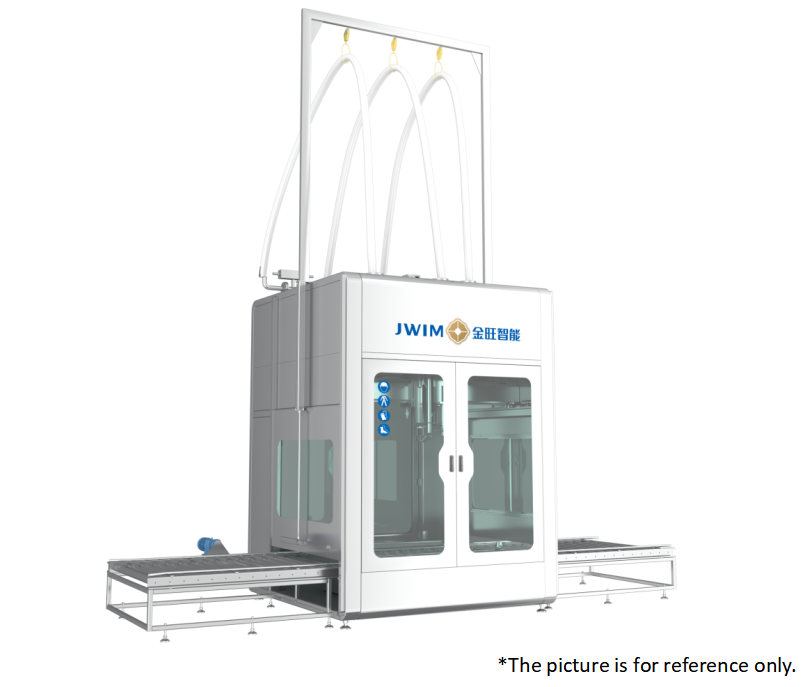

Máquina de enchimento de pesticidas com posicionamento visual para enchimento e tampa precisos de vários recipientes líquidos

GXT1000-4CKVnormalSprocurandoFdoença& Caplicando Mdor

1.Introdução

Este equipamento adota método de endereçamento visual para posicionamento da boca do barril, projeto de estrutura altamente automático, integrando descarga, enchimento e tamponamento de tampas em uma máquina, o que reduz bastante a intensidade de trabalho dos operadores e a poluição ambiental. Ele pode atender às necessidades de enchimento automático de muitos tipos de líquidos e pode atender ao enchimento de líquidos não espumantes e espumantes.

Ele adota o método de pesagem para monitorar o volume de enchimento atual em tempo real e feedback para o controlador, que emite sinais de controle de enchimento rápido e lento de acordo com os dados definidos para realizar um enchimento rápido e preciso para especificações de enchimento maiores.

2.Informações do recipiente de enchimento

3.Informações do recipiente de enchimento

4.Parâmetros Técnicos

*①A precisão rotulada é a precisão do teste de água antes do equipamento sair da fábrica,

A precisão real do enchimento varia de acordo com a viscosidade do material do cliente, temperatura, estabilidade da pressão de entrada e outras condições do local.

* ② capacidade rotulada com base no equipamento antes de sair da fábrica para testar a capacidade de água,

A velocidade real de enchimento devido à pressão do tubo de entrada no local do cliente e ao tamanho do fluxo. A velocidade real de enchimento varia de acordo com a pressão da tubulação de entrada no local do cliente, tamanho do fluxo, viscosidade do material e espuma,

O enchimento na superfície do líquido e o enchimento sob a superfície do líquido, o enchimento no fundo do barril e outros requisitos de configuração também afetarão a capacidade real.
5.Configuração Elétrica

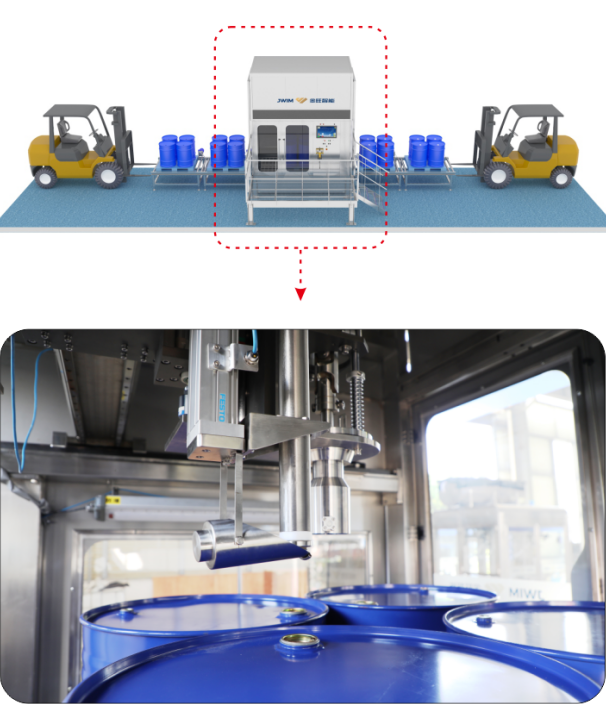

6.200L —— Modo de enchimento

Uma palete de quatro barris vazios no posicionamento da máquina de envase, busca visual automática da boca para descarregar a tampa, contrapartes automáticas da cabeça de enchimento, cabeça de enchimento para baixo, mais rápido, mais lento, para a quantidade de válvulas de corte, elevação da cabeça de enchimento, busca automática para a boca da tampa, barris cheios para fora, barris vazios para dentro.

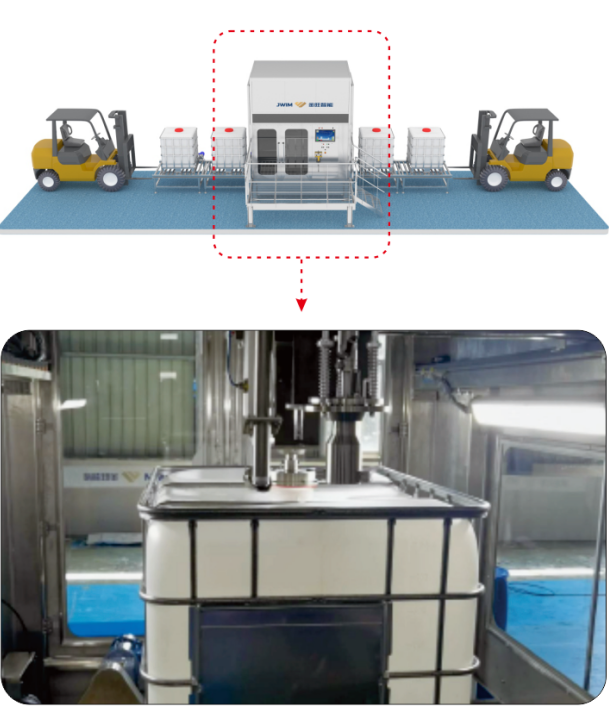

7.Tambor de tonelada—— Modo de enchimento

Uma palete de barris vazios únicos no posicionamento da máquina de envase, busca visual automática da boca para descarregar a tampa, contrapartes automáticas da cabeça de enchimento, cabeça de enchimento para baixo, mais rápido, mais lento, até a quantidade de válvula de corte, elevação da cabeça de enchimento, busca automática pela boca da tampa, barris cheios para fora dos barris, barris vazios para dentro.

8.
Vantagem

8.1Alta precisão:Adote sistema de pesagem e enchimento(célula de carga americana METTLER TOLEDO) paragarantir a alta precisão de enchimento e medição.

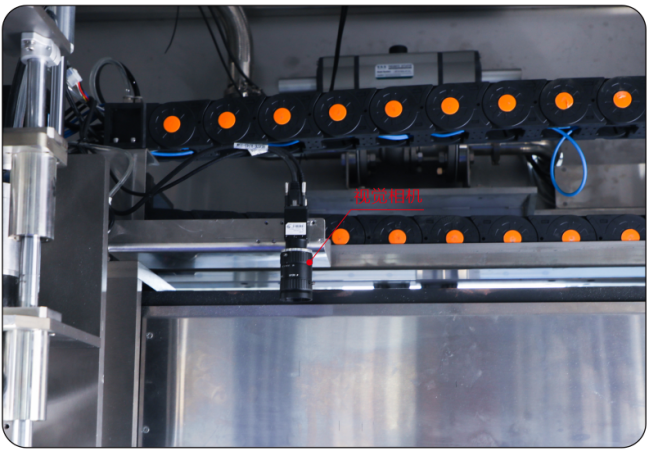

8.2Posicionamento e endereçamento visual:barril único ou um palete de quatro barris no posto de abastecimento, através da câmera industrial para encontrar a boca para retirar a tampa, encher, tampar.

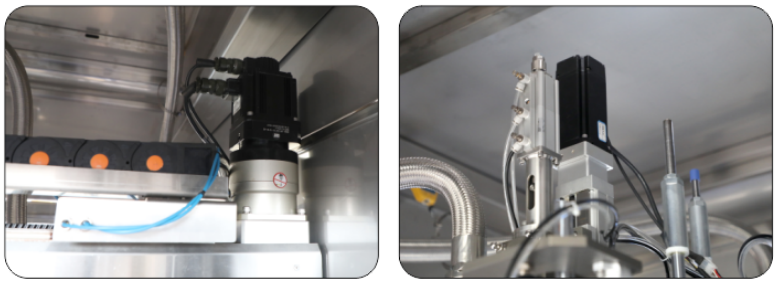

8.3Posicionamento preciso:a translação horizontal e vertical e o levantamento da cabeça de enchimento são controlados por servo motores para garantir a taxa de passagem geral.

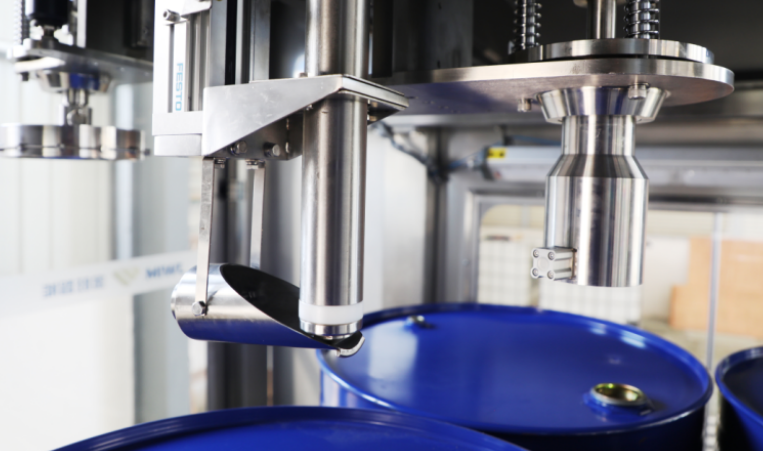

8.4Ampla aplicabilidade:o enchimento e o nivelamento adotam uma estrutura um-dois, ou seja, uma cabeça de enchimento, uma cabeça de nivelamento para tambor de 200L e uma cabeça de nivelamento para tambor de tonelada, que pode atender aos requisitos de cada tipo de tambor.

8,5Sem gotejamento:Após a conclusão do enchimento, o copo receptor de líquido coleta automaticamente o material residual na cabeça de enchimento para garantir que não haja gotejamento no sistema de enchimento.

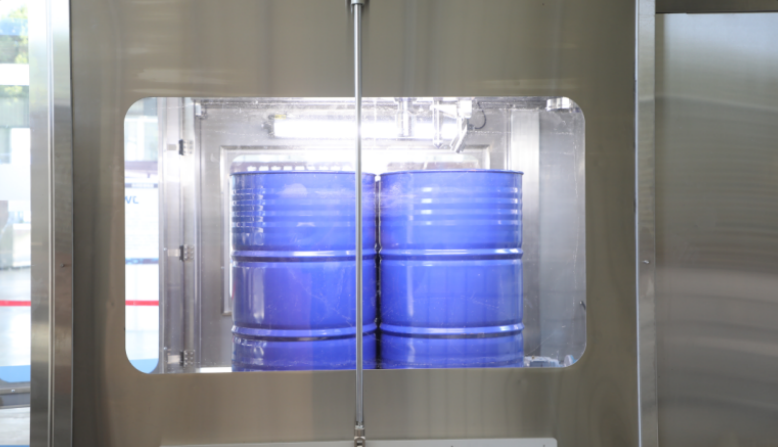

8.6Porta deslizante automática:quando o tambor vazio é transportado no rolo do tambor, a porta deslizante será aberta automaticamente e o tambor vazio será transportado para a estação automática de busca na boca.

8.7 Adotando velocidade de enchimento rápida e lenta para garantir a precisão da medição sem afetar a velocidade geral de enchimento. Com o mecanismo de mergulho do módulo, adota o enchimento sobre ou sob a superfície do líquido, adequado para o enchimento de materiais não espumantes ou levemente espumantes.

8.8 A cabeça de enchimento adota a função de alarme de bater no cano, o que lembra o pessoal de campo de se ajustar a tempo; a cabeça de nivelamento é projetada com amortecedor flexível e busca de boca com autoposicionamento, o que melhora efetivamente a taxa de passagem de nivelamento.

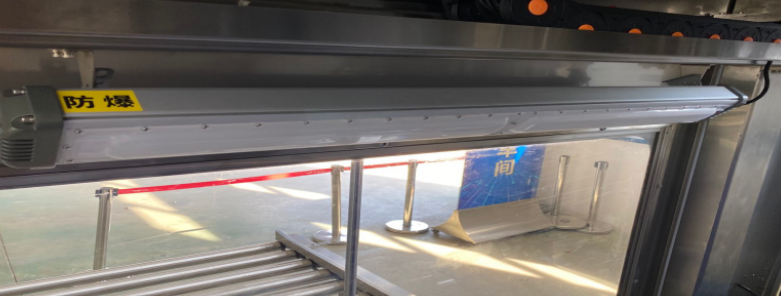

8.9 A máquina principal está equipada com iluminação à prova de explosão, o que é conveniente para o pessoal trabalhar à noite e ao mesmo tempo atende aos requisitos de proteção contra explosão.

8.10 Toda a máquina adotao mais recente sistema de controle elétrico Schneider,com controle estável e consumo de energia relativamente baixo.
