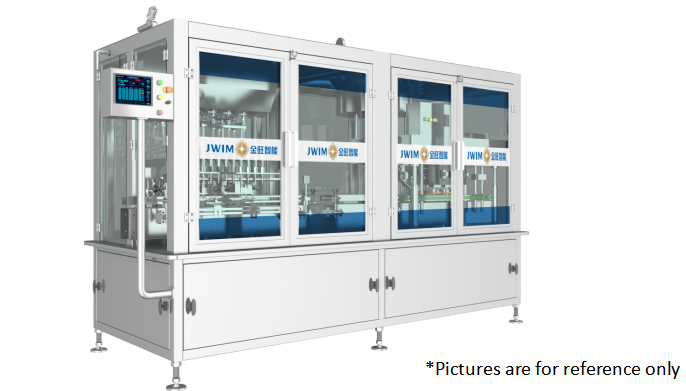

Máquina Integrada de Enchimento GX-16-6B & Tampamento
1.Introdução
Máquina Automática Integrada de Enchimento e Tampamento GX-12-6B: a parte de enchimento é acionada por servomotor e princípio de enchimento por medição volumétrica, o que proporciona alta precisão na dosagem de enchimento. Adota controle por CLP, e todas as operações podem ser realizadas na tela sensível ao toque. A parte de tampamento é composta por alimentação de tampas, posicionamento de tampas, prensagem, fixação e esteira transportadora.
A máquina possui estrutura compacta, pequena área de ocupação, enchimento e tampamento integrados em uma única unidade, estrutura em SUS304 e cobertura de porta em vidro temperado, sendo mais segura, ecológica e fácil de limpar.
2.Dimensões da Máquina
3.Parâmetros Técnicos
| 1 |
Capacidade |
20ml: ≤4500 BPH
A capacidade varia de acordo com o produto, o recipiente e as características do produto
|
| 2 |
Frasco Aplicável |
Diâmetro: Φ20-60mm Altura:50-150m |
| 3 |
Tampa Aplicável |
Diâmetro da Tampa: Φ20-50mm Altura:15-40m |
| 4 |
Precisão de Enchimento |
20ml:±0.5g
*A capacidade varia de acordo com o produto, o recipiente e as características do produto
|
| 5 |
Altura de Alimentação do Produto |
1980mm |
| 6 |
Diâmetro de Alimentação do Produto |
Φ26mm |
| 7 |
Diâmetro Externo do Bico de Enchimento |
Φ9mm |
| 8 |
Diâmetro Mínimo de Abertura |
≥Φ13mm |
| 9 |
Pressão de Ar |
0.6-0.8MPa |
| 10 |
Fonte de Alimentação |
~380V 50Hz/2.95KW |
| 11 |
Dimensões Externas |
~1100Kg |
| 12 |
Peso |
3420×1180×2078mm(C×L×A) |
4.Configuração Elétrica
| Nº |
Nome |
Marca |
|
| 1 |
CLP |
Schneider |
|
| 2 |
IHM |
Schneider |
|
| 3 |
Inversor |
Schneider |
|
| 4 |
Servossistema |
Schneider |
|
| 5 |
Cilindro |
FTEC/AIRTAC |
|
5.
Vantagens
5.1 É amplamente utilizada para enchimento automático e tampamento por rosca de 20 a 100 ml nas indústrias agroquímica, química, de fertilizantes, de produtos de cuidados pessoais, de óleo e outros setores correlatos.
5.2 O sistema de controle utiliza Schneider (França); o sistema de controle integrado é mais estável, seguro, ecológico e de baixo consumo de energia.
5.3 A Jinwang utiliza controle por CLP Schneider, servomotor acionando a correia sincronizadora + estrutura de elevação por haste de fuso duplo de operação estável para garantir a alta precisão do movimento do pistão e do enchimento.
5.4 Pistões de 100ml garantem a precisão de enchimento para pequenos volumes.
5.5 A seção de tampa de rosca apresenta ótima versatilidade, ajuste conveniente e aplicação econômica sem necessidade de peças adicionais. O material de última geração das rodas de rosqueamento não causa nenhum dano às tampas. As correias de fixação moldadas são duráveis.
5.6 O posicionador de tampas é instalado com dispositivo de inspeção automática; o elevador de tampas iniciará automaticamente se não houver tampas suficientes (pode trabalhar em conjunto com o elevador de tampas). Isso garante o fornecimento contínuo de tampas.
