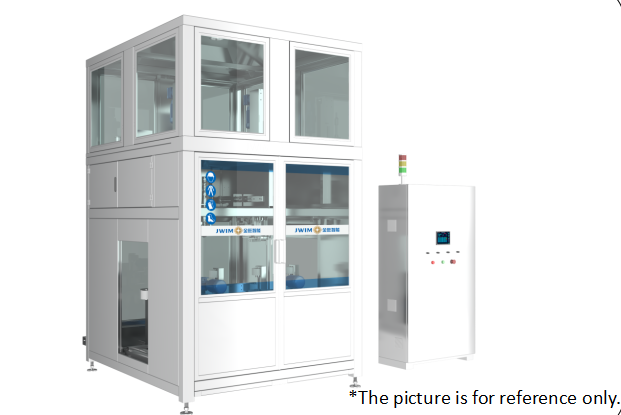

CC300-2-2 Máquina de Enchimento por Peso de Quantidade Fixa
1. Introdução
A Máquina de Enchimento por Peso de Quantidade Fixa CC300-2-2 adota a pesagem para monitorar a quantidade de enchimento atual em tempo real e enviar feedback ao controlador, que emite sinais de controle de enchimento rápido e lento de acordo com os dados definidos para obter um enchimento rápido e preciso de grandes recipientes. Ela pode atender às necessidades de uma variedade de enchimentos automáticos de líquidos, com ou sem espuma. Ao mesmo tempo, pode realizar a remoção e o fechamento automáticos de tampas.


2. Dimensões da Máquina



3. Informações do Recipiente de Enchimento


4. Parâmetros Técnicos

*① A precisão indicada é a precisão do teste com água antes de o equipamento sair da fábrica.

A precisão real de enchimento varia devido à influência da viscosidade do material do cliente, temperatura, estabilidade da pressão de entrada e outras condições de campo.

*② A capacidade indicada é baseada na capacidade de teste com água antes de o equipamento sair da fábrica;

A velocidade real de enchimento depende da pressão e da taxa de fluxo da tubulação de entrada no local do cliente.

Os fatores de viscosidade e espuma do material são diferentes; a diferença nos requisitos de configuração, como enchimento de superfície, enchimento sob a superfície e enchimento pelo fundo, também afetará a capacidade de produção real.



5. Configuração Elétrica

Nº	Nome	Marca
1	Sistema de Pesagem	METTLER TOLEDO
2	PLC	Schneider
3	IHM	Schneider
4	Inversor	Schneider
5	Sensor de Contagem	SICK
6	Sensor de Proximidade	Schneider
7	Manômetro	SMC
8	Cilindro	FTEC
9	Válvula Solenoide	FTEC
10	Botão	Schneider
11	Luz de Alarme	Schneider
12	Disjuntor	Schneider

6. Vantagens
6.1. Processo: Colocação Manual do Tambor——Alimentação Automática do Tambor——Remoção Automática da Tampa——Enchimento Automático por Peso——Fechamento Automático da Tampa——Descarga Automática do Tambor (Nota: Após a remoção da tampa, a tampa fica pronta na estação de fechamento através do transportador de tampas).

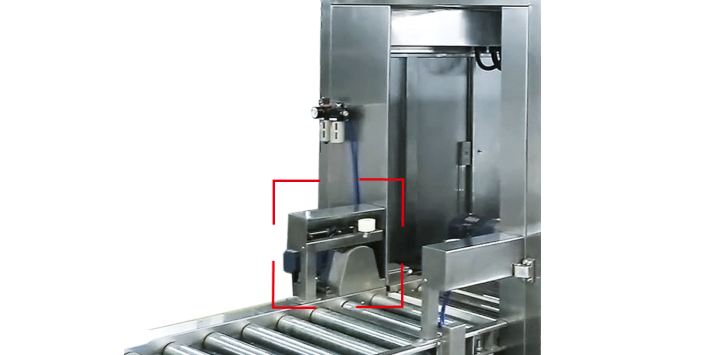

6.2. O mecanismo de alimentação de tambores, divisão de tambores e retenção de tambores adota cilindros em ambos os lados para empurrar o mecanismo de biela para obter um mecanismo preciso e firme de divisão e retenção para tambores vazios. Quando o enchimento é concluído e o tambor cheio é transportado para a próxima estação, o cilindro de retenção recua e o tambor vazio entra na máquina de enchimento.

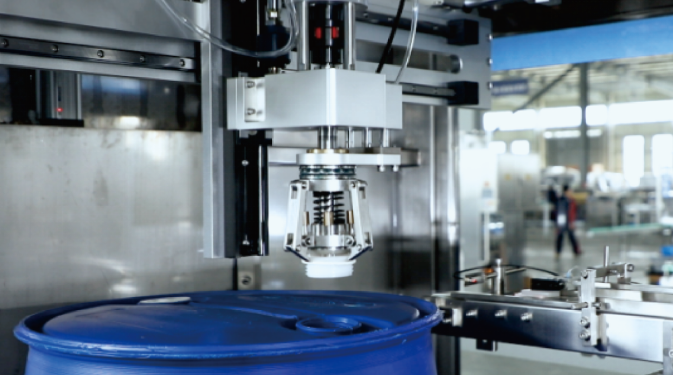

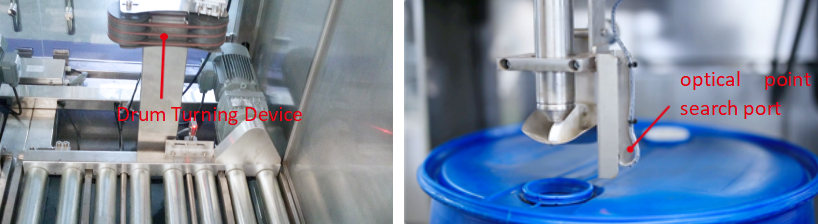

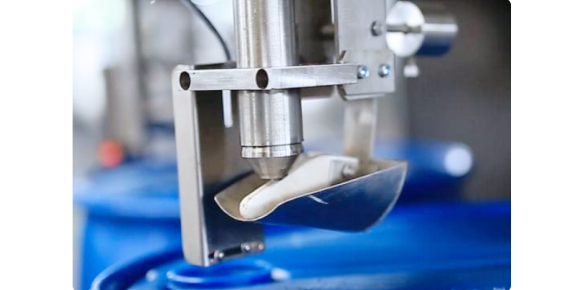

6.3. Dois tambores vazios entram na máquina integrada como uma unidade. Os tambores são posicionados pelos roletes, ocorre a remoção automática da tampa, o bico de enchimento mira automaticamente na abertura do tambor, o bico de enchimento desce, ocorre o enchimento rápido e lento. O bico sobe após o enchimento, realiza-se o fechamento automático da tampa, o tambor cheio sai e o tambor vazio entra.
