Máquina de enchimento de pesticidas integrada com controlador lógico programável para controlo preciso das operações de enchimento e vedação

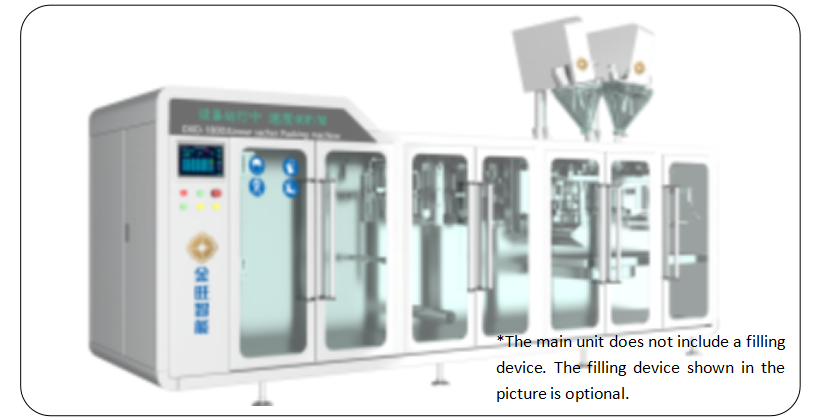

DXD-180DJ Máquina Embaladora Automática Horizontal de Rolo de Filme

1. Introdução

A máquina principal possui um design de trilho de alta velocidade patenteado, exibição de dados em tempo real e a mais recente máquina de embalagem inteligente da Indústria 4.0.

A máquina de ensacamento horizontal totalmente automática DXD-180DJ inclui liberação de filme motorizada, formação de saco, selagem inferior de saco, selagem vertical, puxamento de saco servo, cisalhamento, inspeção de abertura de saco, abertura e enchimento de saco, transferência de saco e remoção de poeira de saco. Mecanismos como a selagem superior de saco usam o motor para acionar cada came no eixo principal para completar as ações coordenadas de cada mecanismo, e o encoder no eixo principal retroalimenta o sinal de posição. Sob o controle programável do PLC, o rolo de filme → formação de saco → fabricação de saco → As funções incluem abertura e inspeção de saco → enchimento → remoção de poeira de saco → selagem → transporte de produto acabado, e finalmente embalagem manual ou encartonamento.

A máquina principal adota selagem de listras padrão. Ao substituir a máquina de enchimento, a máquina pode encher automaticamente vários materiais como pó, grânulos, agentes suspensivos, concentrados emulsionáveis e agentes aquosos. Toda a máquina é feita de aço inoxidável SUS304, que tem bom efeito anticorrosivo em materiais altamente corrosivos. A cobertura externa de vidro temperado evita vazamento de poeira e é mais ecológica e livre de poluição.

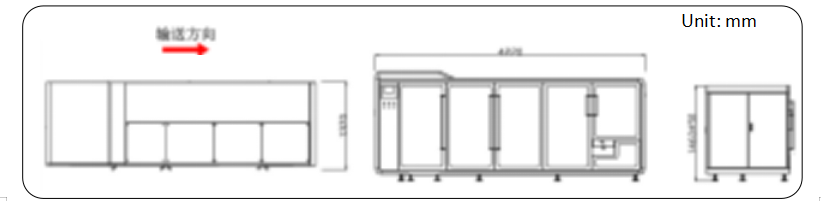

2.Dimensão do Equipamento

3.Parâmetros Técnicos

4. Vantagem

① Liberação de filme e alimentação automática de filme② Codificação em fita (opcional)③ Formação de filme④ Selagem inferior⑤ Selagem central

⑥ Selagem vertical⑦ Rasgo em diamante (opcional)⑧ Corte virtual⑨ Puxamento de saco servo⑩ Corte (cisalhamento duplo opcional)

⑪ Abertura do saco ⑫ Detecção de abertura de saco ⑬ Enchimento x2 ⑭ Remoção de poeira do saco ⑮ Selagem superior ⑯ Saída de produto acabado

5.Configuração Elétrica

6. Vantagens6.1 Fácil de usar

6.1.1. Um dispositivo independente de detecção de filme é colocado na frente do dispositivo de puxamento de filme para reduzir erros.

6.1.2. Novo mecanismo de tensionamento de filme: Adicione um mecanismo de tensionamento de filme lateral para torná-lo mais estável.

6.1.3. Detecção mecânica de abertura de saco: A abertura mecânica do saco e a função de detecção automática garantem alta taxa de sucesso de abertura de saco. Se o saco não for aberto ou for aberto incompletamente, nenhum material será adicionado e nenhum material será desperdiçado, economizando assim custos de produção para o usuário.

6.1.4. Sistema de puxamento de saco servo: A conexão direta do motor servo reduz o erro de folga do filme, e o ajuste da largura do saco pode ser concluído com uma entrada de tecla na tela sensível ao toque, resultando em menor perda de material de embalagem.

6.1.5 A selagem vertical é rápida e fácil de rasgar, e a parte de fácil rasgo é ajustada por um volante. Nenhuma ferramenta é necessária para trocar especificações, o que é rápido e conveniente.

6.1.6. Remoção de poeira do saco: Função de remoção de poeira do saco, o motor aciona a varredura de poeira, resolve o problema de adsorção de poeira na boca do saco e garante a taxa de sucesso da selagem.

6.1.7. Adota a tecnologia de came acionada por biela motorizada, que possui maior precisão de operação e sem desvio de posição.

6.1.8. O status operacional (dados) de toda a máquina é apresentado em tempo real (claro de relance).

6.2 As partes principais são feitas de materiais metálicos de alta qualidade, com melhor resistência ao desgaste e à corrosão.

6.3 Mais seguro

6.3.1. Módulo integrado de controle de temperatura: O monitoramento em tempo real das mudanças de temperatura torna a operação clara de relance. Isso controla efetivamente o mecanismo de selagem a quente para garantir a confiabilidade da selagem e tornar os produtos embalados fáceis de usar e com boa aparência.

6.3.2. Controle operacional centralizado: caixa de botões de operação independente, com funções como ajuste fino de dose, depuração e movimento em baixa velocidade, tornando a operação mais conveniente.

6.

3.3. A configuração principal de toda a máquina adota o sistema elétrico Schneider (controlador programável PLC, interface homem-máquina, sistema servo, conversor de frequência, fonte de alimentação chaveada, etc.), que é mais seguro, mais confiável, eficiente e ecológico, e traz um consumo de energia mais econômico. 6.3.4. Múltiplas proteções de segurança (detecção de código de cor, gerador de vácuo SMC japonês, processador de fonte de ar com detecção de pressão de ar, protetor de sequência de fase de energia) para maximizar a estabilidade e confiabilidade da operação do equipamento.

6.4

Nova estrutura de tesoura dupla:Adota a forma de tesoura dupla para aumentar a capacidade de produção. Para enchimento de saco único, a capacidade de produção é dobrada sobre a base original.(Este recurso é opcional)

Adota mecanismo de rasgo independente,O cilindro aciona a lâmina para se mover reciprocamente para obter o efeito de rasgo, que é fácil de rasgar e bonito. Seu efeito de uso excede em muito o do rasgo por bloco quente, e o dispositivo de rasgo é equipado com um dispositivo de coleta de detritos.(Este recurso é opcional)
