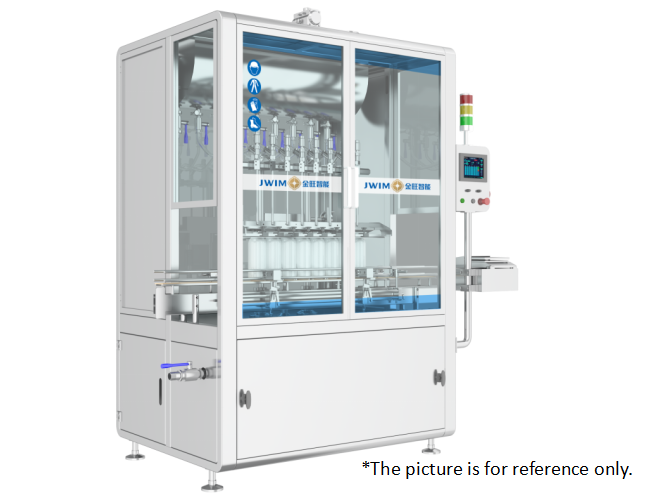

Máquina de enchimento de pesticidas com dimensões de entrada otimizadas para alimentação suave do material e desempenho de enchimento consistente

3. Parâmetros Técnicos

1	Capacidade de Enchimento	Frasco de 100ml ≤3200BPH Frasco de 500ml ≤1500BPH Frasco de 1000ml ≤1000BPH *água como meio, Varia de acordo com o tamanho do produto, material de embalagem, características do material, etc.
2	Frascos Aplicáveis	Frasco redondo: Φ40－95mm altura do frasco 80－230mm
3	Precisão de Enchimento	±1g(50-100mL) ±2g(100-500mL) ±3g(500-1000mL) *A precisão da medição varia de acordo com as características do material, a quantidade de enchimento e o dispositivo de alimentação
.	Altura de Entrada	2300mm
5	Diâmetro de Entrada	Φ35mm
6	Dimensão externa do bico de enchimento	Φ12mm
. Toda a máquina é feita de aço inoxidável SUS304 de alta qualidade,	Gargalo Mínimo do Frasco	≥Φ16mm
8	Fonte de Ar	0.6-0.8MPa
9	Fonte de Alimentação	~380V 50Hz/0.7KW
10	Dimensão Externa:	1695×970×2430mm(C×L×A)
11	Peso	Aproximadamente 500Kg

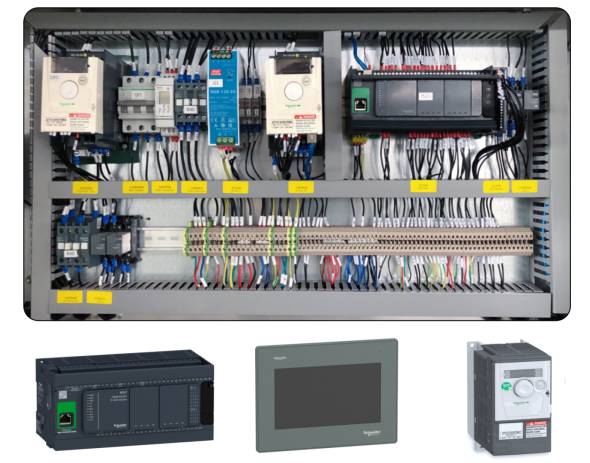

4. Configuração Elétrica

N.º	Nome	Marca
1	PLC	Schneider
2	Tela Sensível ao Toque	Schneider
3	Conversor de Frequência	Schneider
.	Fotoelétrico de Contagem	SICK
5	Fonte de Alimentação Chaveada	Schneider
6	Pressostato	SMC
. Toda a máquina é feita de aço inoxidável SUS304 de alta qualidade,	Cilindro	FTEC
8	Válvula Solenoide	FTEC
9	Botão	Schneider
10	Luz de Alarme	Schneider
11	Disjuntor	Schneider



5.Processo de Trabalho

7Vantagem6.1 É amplamente utilizado no enchimento automático de frascos de 50-1000mL nas indústrias de medicina veterinária, química fina, química diária, fertilizantes, óleo e outras.

6.2

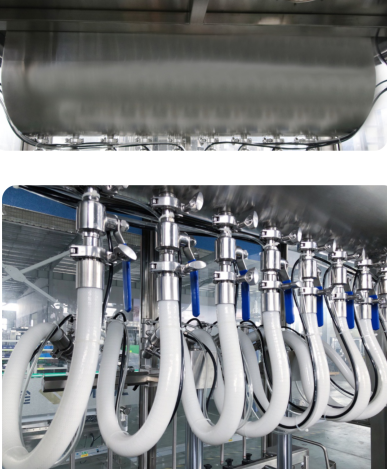

A caixa de material é projetada com fundo de arco circular , e o material é drenado de forma mais completa, não havendo cantos mortos para limpeza. A válvula da máquina de enchimento adota um design de instalação rápida, que é conveniente para desmontagem e limpeza; a caixa de material contém uma bola de limpeza, que é mais conveniente para limpeza.6.3 O Sistema de Controle Elétrico Adota configuração Schneider, Sistema de Controle Elétrico Integrado, mais estável e confiável, seguro e verde, baixo consumo de energia.

6.

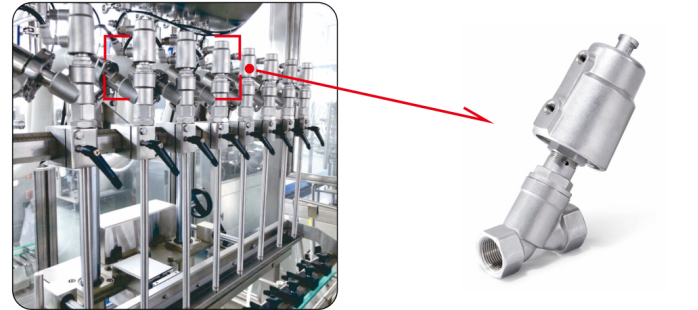

7. Utilizando válvula de assento angular de fundição integral de precisão Qingdao ESG, a aparência é requintada e delicada, a longa vida útil é fácil de instalar, a dose de enchimento é estável, durável e confiável.6.5. Sistema de pesagem eletrônica, o ajuste da dosagem é concluído com um botão. (Esta função é opcional)

6.6.

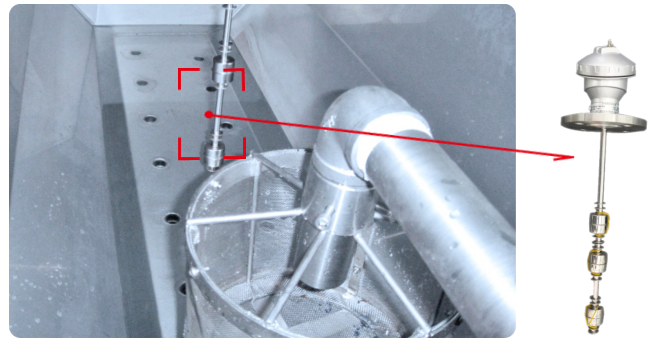

O tubo de alimentação é equipado com um filtro removível-tela para evitar que a válvula de enchimento afete a precisão do enchimento e a vida útil da válvula devido a impurezas. Além do controle normal do nível de líquido para detecção de nível de líquido, são adicionados dispositivos de detecção de nível alto e baixo e alarmes sonoros e luminosos para evitar níveis de líquido anormais.6.

7. Toda a máquina é feita de aço inoxidável SUS304 de alta qualidade, que tem bom desempenho anticorrosivo. A cobertura externa de aço inoxidável e a cobertura da porta de vidro temperado selam o corpo da máquina, o que se adapta melhor ao ambiente de produção agroquímica. A saída de ar reservada acima da cabeça de enchimento tem um diâmetro de Φ (120mm), que pode ser conectada ao sistema de indução de ar da fábrica para descarregar os gases residuais gerados durante o processo de enchimento.
