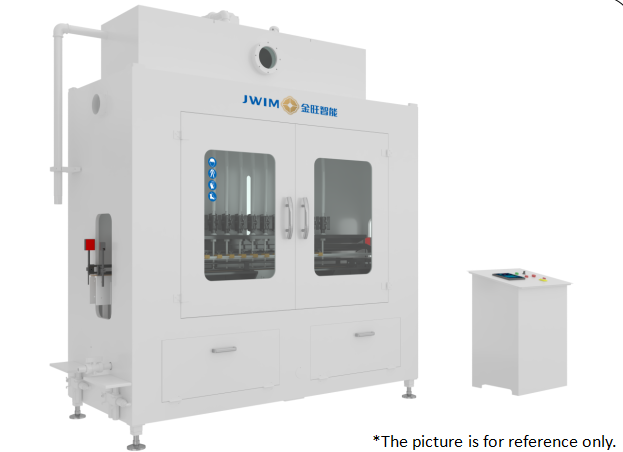

CDP-12E MicrocomputadoresEu...linha nAn-corrosãoGravidade FdoenteMacine
Introdução
A máquina de enchimento por gravidade anti-corrosição em linha de microcomputador CDP-12E é adequada para o enchimento de materiais de boa fluidez.Ele adota o princípio de medição e preenchimento de manter o nível do líquido constante (velocidade constante) e modo de tempo, e realiza o preenchimento preciso. controle PLC, interface homem-máquina de tipo táctil, fácil e intuitivo funcionamento de toda a máquina.
Parâmetros técnicos
| 1 |
Capacidade de enchimento |
100 ml de garrafa ≤ 5000 BPH 500 ml de garrafa ≤ 2800 BPH
1000 ml de garrafa ≤ 2000 BPH
* Água como meio, varia de acordo com o tamanho do produto, o material de embalagem, as características do material, etc.
|
| 2 |
Botões aplicados |
Garrafa redonda:Φ40-95 mm Altura da garrafa 80-230 mm |
| 3 |
Preenchimento de Err |
±1 g ((50-200 mL) ±2 g ((200-500 mL) ±3 g ((500-1000 mL)
*A precisão da medição varia de acordo com as características do material, a quantidade de enchimento e o dispositivo de alimentação
|
| 4 |
Altura da entrada |
2560 mm |
| 5 |
Diâmetro da entrada |
Φ34 mm |
| 6 |
Fonte de ar |
0.6-0.8MPa |
| 7 |
Fonte de energia |
¥380V 50Hz/0,7 kW |
| 8 |
Dimensão externa |
2835 × 880 × 2390 mm ((L × W × H) |
| 9 |
Peso |
400 kg |
Distribuição de energia elétrica
| S.N. |
NOME |
Marca |
|
| 1 |
CPU |
Schneider |
|
| 2 |
Ecrã de Toque |
Schneide |
|
| 3 |
Conversor de frequência |
Schneider |
|
| 4 |
Contagem fotoelétrica |
Doente |
|
| 5 |
Fonte de alimentação por comutação |
Schneider |
|
| 6 |
Interruptor de pressão |
SMC |
|
| 7 |
Frigorífico |
FTEC |
|
| 8 |
Válvula solenoide |
FTEC |
|
| 9 |
Botão |
Schneider |
|
| 10 |
Luz de alarme |
Schneider |
 |
| 11 |
Interruptor |
Schneider |
|
Processo de trabalho
Características avançadas
1. Bom desempenho corrosivo, adequado para o preenchimento automático de líquido corrosivo com boa fluidez.
1.1- O quadro externo, caixa de material, tubo de alimentação, quadro de transporte, cabeça de enchimento, detecção do nível do líquido, válvula,O assento de retenção da faca e assim por diante é feito de material PP anticorrosivo com bom desempenho anticorrosivo..
1.2Tanque de acumulação de líquido, faca de bloco de cilindro, partes de transição do atuador, partes de elevação da cabeça de enchimento, suporte fotoelétrico, tubo de rosca, tubo de escape com tratamento de teflon a vapor,Desempenho anticorrosivo.
2.
Design independente de caixa elétrica, tampa de porta de vidro endurecido para selar o corpo da máquina, sistema de escape de ar acima da cabeça de enchimento,A sua interface pode ser ligada ao sistema de ar induzido da fábrica para descarregar os gases residuais gerados durante o processo de enchimento, que é mais seguro e ecológico.
3.A cabeça de enchimento utiliza o método de enchimento por mergulho de cilindro de ar,que pode reduzir a espuma do material espumante e evitar a contaminação da boca da garrafa causada pelo desbordamento do material.
4O sistema de controlo eléctrico adota a configuração Schneider, sistema de controlo eléctrico integrado, mais estável e fiável, seguro e ecológico, baixo consumo de energia.
5O nome da traqueia e da marcação fotolétrica no equipamento, que é conveniente para manutenção e reparação.
6.Sistema de detecção inteligente multicanal
6.1.Além do controlo normal do nível do líquido de trabalho, são adicionados dispositivos de detecção do nível do líquido alto e baixo e alarmes sonoros e luminosos para evitar níveis anormais do líquido.
6.2- A pressão do ar da SMC no Japão é testada.
