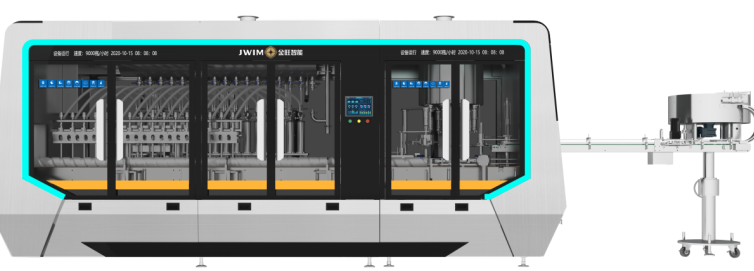

Máquina de enchimento e tampagem GX-16-8H
1.Introdução
A máquina de enchimento e tamponamento GX-16-8H é uma estrutura em linha. A parte de enchimento adota o princípio de enchimento de mergulho e medição volumétrica acionado por servomotor, que alcança alta velocidade e alta precisão de enchimento.
A parte de nivelamento é integrada à alimentação, nivelamento, nivelamento e descarga de garrafas, e adota o agarramento e posicionamento da tampa para nivelamento, que não causa danos às garrafas e tampas no processo de nivelamento, e tem alta eficiência de nivelamento, alta taxa de passagem e operação suave.
2.Dimensão da Máquina
3.Parâmetros Técnicos
| 1 |
Velocidade de enchimento |
100ml:≤9000 garrafas/hora 1000ml:≤4600 garrafas/hora
*A capacidade real de produção varia de acordo com o tamanho do produto, material da embalagem e características do material.
|
| 2 |
Tipo de garrafa |
Diâmetro da garrafa Φ40-95mm Altura da garrafa 90-230mm |
| 3 |
Especificação de tampa de garrafa |
Diâmetro da tampa Φ20-70mm Altura da tampa 15-40mm |
| 4 |
Precisão de Medição |
±2g (100ml); ±3g (1000ml)
*A precisão da medição varia de acordo com as características do material, volume de enchimento e dispositivo de alimentação.
|
| 5 |
Altura da abertura de alimentação |
2.380 mm |
| 6 |
Diâmetro da abertura de alimentação |
Dn40 |
| 7 |
Diâmetro externo da cabeça de enchimento |
Φ18mm |
| 8 |
Diâmetro interno mínimo |
≥Φ22mm |
| 9 |
Pressão do ar |
0,6-0,8 MPa |
| 10 |
Fonte de energia |
~380V 50Hz/7,5KW |
| 11 |
Peso |
~3500Kg |
| 12 |
Dimensão Geral |
5310×1790×2437mm(C×L×A) |
4.Configuração Elétrica
| SN |
Nome |
Marca |
|
| 1 |
CLP |
Schneider |
|
| 2 |
Telas sensíveis ao toque |
Schneider |
|
| 3 |
Inversor |
Schneider |
|
| 4 |
Sistema Servo |
Schneider |
|
| 5 |
Cilindro |
FTEC/AIRTAC |
|
5. Processo de Trabalho
6.Vantagem
6.1Alto valor:toda a máquina adota a forma de trilho de alta velocidade,e o status da operação (dados) é apresentado em tempo real,que é lindo e generoso, com forte senso de tecnologia e alto grau.
6.2Versatilidade forte:amplamente utilizado em agroquímicos, química fina, produtos químicos diários, fertilizantes, óleos e outras indústrias Enchimento e fiação automáticos de garrafas de 50-1000ml.
6.3Velocidade rápida: Adotando o seguinte método de enchimento submerso automático,o produto completa o enchimento no processo de movimentação, o que reduz muito o tempo de parada em todo o processo de enchimento, e a cabeça de enchimento chega automaticamente à garrafa para enchimento, sem transbordamento de material.
6.4 Servomotores duplos acionam o mecanismo de enchimento para se mover para cima, para baixo, para a esquerda e para a direita para garantir a consistência do processo de enchimento sem parar.
6,5Alta precisão de enchimento:Jinwang adota controle de programação PLC,Correia síncrona acionada por servo motor + mecanismo de elevação de parafuso estável,o que garante alta precisão do curso do movimento do pistão e realiza um enchimento preciso.
6.6 Máquina de enchimentodesign de arco inferior de caixa de material, para garantir que a descarga do material esteja limpa, sem becos sem saída, sem acúmulo de material.
6.7Antipoluição cruzada:A unidade de enchimento adota a estrutura de cilindro de decapagem, que pode esvaziar completamente o material do cilindro, evitando efetivamente a poluição cruzada do material.
6.8Alta qualidade:a tampa de rosca aumenta a função deenchimento de nitrogênio submerso, isolando os materiais da garrafa e em contato com o ar, prolongando a vida útil do produto.(Esta função é opcional)
6,9Taxa de limite altamente qualificada:o nivelamento adota a forma de pinça com torque magnético ajustável para garantir que o torque do produto acabado esteja de acordo com o padrão.
6.10Troca rápida:a tampa de rosca adota design de molde de ajuste rápido, substituição de molde sem ferramentas, substituição de especificações é mais conveniente e rápida.
