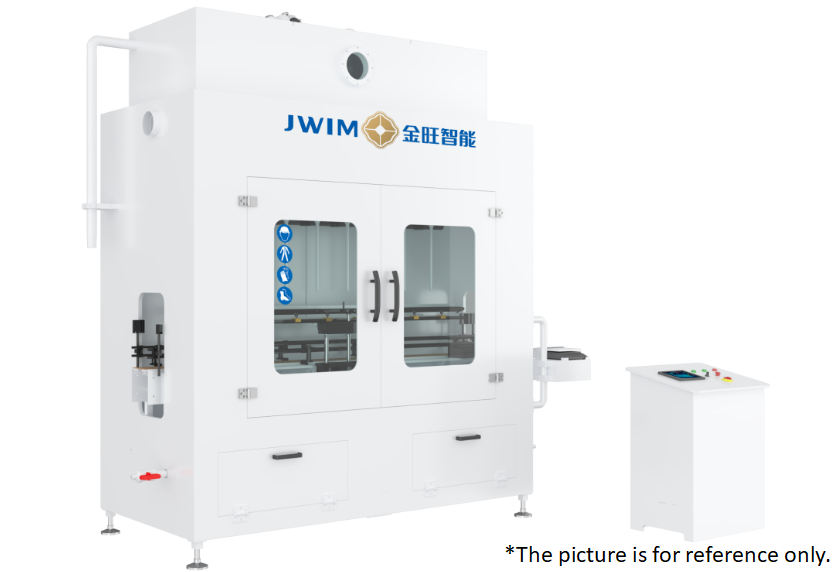

Máquina de enchimento linear de microcomputadores CDP30-6E
1Introdução
A máquina de enchimento linear de microcomputador CDP30-6E é adequada para embalar material com boa fluidez.É controlado pelo PLC, interface humana e operação fácil.
2. Dimensão da máquina
3Parâmetros técnicos
1 Capacidade de enchimento 1 000 ml de garrafa ≤ 800 BPH 5000 ml de garrafa ≤ 350 BPH
* Água como meio, varia de acordo com o tamanho do produto, o material de embalagem, as características do material, etc.
2 Botões aplicados Garrafa redonda:Φ40-95mm Altura da garrafa 80-230mm
Garrafa plana:L:80-200mm W:80-140mm H:140-340mm
3 Precisão de preenchimento ± 4 g (± 1000 ml); ± 10 g (± 5000 ml)
*A precisão da medição varia de acordo com as características do material, a quantidade de enchimento e o dispositivo de alimentação
4 Altura da entrada 2560 mm
5 Diâmetro da entrada Φ35 mm
6 Fonte de ar 0.6-0.8MPa
7 Fonte de energia ~ 380V 50Hz/0,2KW
8 Dimensão externa: 2300×1030×27550mm ((L×W×H)
9 Peso Cerca de 650 kg.
4Configuração elétrica
S.N. Nome Marca Observações
1 PLC Schneider
2 Ecrã de Toque Schneider
3 Conversor de frequência Schneider
4 Contagem fotoelétrica Doente
5 Fonte de alimentação por comutação Schneider
6 Interruptor de pressão SMC
7 Frigorífico FTEC
8 Válvula solenoide FTEC
9 Botão Schneider
10 Luz de alarme Schneider
11 Interruptor Schneider
6- Vantagem.
6.1. Bom desempenho corrosivo, adequado para o preenchimento automático de líquido corrosivo com boa fluidez.
6.2- O quadro externo, caixa de material, tubo de alimentação, quadro de transporte, cabeça de enchimento, detecção do nível do líquido, válvula,O assento de retenção da faca e assim por diante é feito de material PP anticorrosivo com bom desempenho anticorrosivo..
6.3Tanque de acumulação de líquido, faca de bloco de cilindro, partes de transição do atuador, partes de elevação da cabeça de enchimento, suporte fotoelétrico, tubo de rosca, tubo de escape com tratamento de teflon a vapor,Desempenho anticorrosivo.
6.4- conceção independente da caixa elétrica, tampa de porta de vidro endurecido para selar o corpo da máquina, sistema de escape de ar acima da cabeça de enchimento,A sua interface pode ser ligada ao sistema de ar induzido da fábrica para descarregar os gases residuais gerados durante o processo de enchimento, que é mais seguro e ecológico.
6.5. A cabeça de enchimento utiliza o método de enchimento por mergulho de cilindro de ar,que pode reduzir a espuma do material espumante e evitar a contaminação da boca da garrafa causada pelo desbordamento da matéria
6.6O sistema de controlo elétrico adota a configuração Schneider, sistema de controlo elétrico integrado, mais estável e fiável, seguro e verde, baixo consumo de energia.
6.7O nome da traqueia e a marcação fotovoltaica no equipamento, que é conveniente para manutenção e reparação.
6.8Sistema de detecção inteligente multicanal
1Além do controlo normal do nível do líquido de trabalho, são adicionados dispositivos de detecção de níveis elevados e baixos de líquido e alarmes sonoros e luminosos para evitar níveis anormais de líquido.
2Teste-se a pressão do ar do SMC no Japão.
