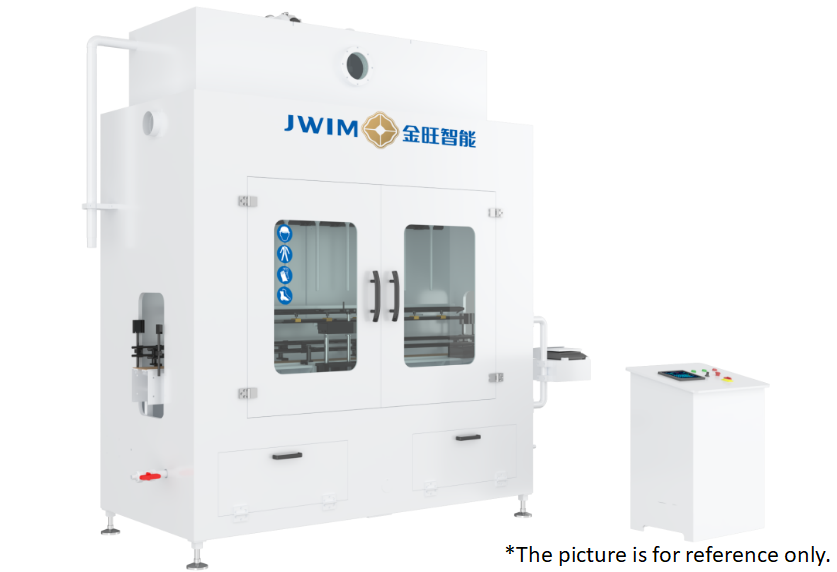

Máquina de Enchimento Linear com Microcomputador CDP30-6E
1. Introdução
A Máquina de Enchimento Linear com Microcomputador CDP30-6E é adequada para embalar materiais com boa fluidez. Utiliza estrutura vertical com nível de líquido e tempo constantes, o que permite um enchimento preciso. É controlada por PLC, interface humana e fácil operação.
2. Dimensão da Máquina
3. Parâmetros Técnicos
1 Capacidade de Enchimento Garrafa de 1000ml ≤ 800BPH Garrafa de 5000ml ≤ 350BPH
*água como meio, Varia de acordo com o tamanho do produto, material de embalagem, características do material, etc.
2 Garrafas Aplicadas Garrafa redonda: Φ40-95mm altura da garrafa 80-230mm
Garrafa plana: C: 80-200mm L: 80-140mm A: 140-340mm
3 Precisão de Enchimento ±4g (1000ml); ±10g (5000ml)
*A precisão da medição varia de acordo com as características do material, a quantidade de enchimento e o dispositivo de alimentação
4 Altura de Entrada 2560mm
5 Diâmetro de Entrada Φ35mm
6 Fonte de Ar 0.6-0.8MPa
7 Fonte de Alimentação ~380V 50Hz/0.2KW
8 Dimensão Externa: 2300×1030×27550mm (C×L×A)
9 Peso Aproximadamente 650Kg
4. Configuração Elétrica
N.º Nome Marca Observações
1 PLC Schneider
2 Tela Sensível ao Toque Schneider
3 Conversor de Frequência Schneider
4 Fotoelétrico de Contagem SICK
5 Fonte de Alimentação Chaveada Schneider
6 Pressostato SMC
7 Cilindro FTEC
8 Válvula Solenoide FTEC
9 Botão Schneider
10 Luz de Alarme Schneider
11 Disjuntor Schneider
6. Vantagem
6.1. Bom desempenho anticorrosivo, adequado para enchimento automático de líquidos corrosivos com boa fluidez.
6.2. A estrutura externa, caixa de material, tubo de alimentação, estrutura de transporte, cabeça de enchimento, detecção de nível de líquido, válvula, assento de retenção da faca e assim por diante são feitos de material PP anticorrosivo com bom desempenho anticorrosivo.
6.3. Tanque de acúmulo de líquido, faca do bloco do cilindro, peças de transição do atuador, peças de elevação da cabeça de enchimento, suporte fotoelétrico, tubo de rosca, tubo de exaustão com Tratamento de Teflon Spray, desempenho anticorrosivo.
6.4. Design de caixa elétrica independente, tampa de vidro temperado para selar o corpo da máquina, sistema de exaustão de ar acima da cabeça de enchimento, sua interface pode ser conectada ao sistema de ar induzido da fábrica para descarregar gases residuais gerados durante o processo de enchimento, o que é mais seguro e ecologicamente correto.
6.5. A cabeça de enchimento utiliza o método de enchimento por imersão com cilindro de ar, o que pode reduzir a espuma do material espumante e evitar a contaminação da boca da garrafa causada pelo transbordamento do material.
6.6. O Sistema de Controle Elétrico Adota configuração Schneider, Sistema de Controle Elétrico Integrado, mais estável e confiável, seguro e verde, baixo consumo de energia.
6.7. O nome da Tráqueia e marca fotoelétrica no equipamento, o que facilita a manutenção e reparo.
6.8. Sistema de detecção inteligente multicanal
① Além do controle normal do nível de líquido de trabalho, são adicionados dispositivos de detecção de nível de líquido alto e baixo e alarmes sonoros e luminosos para evitar níveis de líquido anormais.
② A pressão do ar da SMC do Japão é testada. Quando a pressão do ar for inferior ao valor definido, o equipamento alarmará e parará automaticamente.
